UG-NX6 9.4.2 投影视图

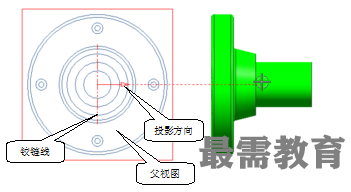

       【投影视图】：即国标中所称的向视图，是沿着某一方向观察实体模型而得到的投影视图。在UG制图模块中，投影视图是从一个已经存在的父视图沿着一条铰链线投影得到的，投影视图与父视图存在着关联性，如下图所示。

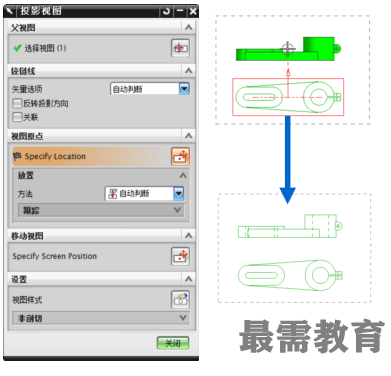

    设置好基本视图后，继续移动光标将添加投影视图。如果已退出添加视图操作，可选择下拉菜单中的【插入】|【视图】|【投影视图】命令。如右图所示为【投影视图】对话框。
