UG-NX6 9.1.3 UG出图的一般过程

    利用UG生成工程图，有两种方法：

    主模型方法：新建一个图纸（【新建】|【图纸】），通过引用主模型（三维模型）生成工程图文件。

    非主模型方法：在建模环境中，通过选择【制图】命令切换到【制图】环境，然后定义工程图。

  这两种方法在具体绘制工程图时的步骤和过程是一样的。

【非主模型方法】出图的一般流程

    打开已经创建好的部件文件

    选择【标准】工具条上的【开始】|【所有应用模块】|【制图】，或者单击【应用】工具条上的【制图】，进入制图模块

    设定图纸。包括设置图纸的尺寸、比例以及投影角等参数

    设置首选项。UG软件的通用性比较强，其默认的制图格式不一定满足用户的需要，因此在绘制工程图之前，需要根据制图标准设置绘图环境

    导入图纸格式。导入事先绘制好的符合国标、企标或者适合特定标准的图纸格式

    添加基本视图。例如主视图、俯视图、左视图等

    添加其他视图。例如局部放大图、剖视图等

    视图布局。包括移动、复制、对齐、删除以及定义视图边界等视图编辑包括添加曲线、修改剖视符号、自定义剖面线等

    插入视图符号。包括插入各种中心线、偏置点、交叉符号等

    标注图纸。包括标注尺寸、公差、表面粗糙度、文字注释以及建立明细表和标题栏等

    保存或者导出为其它格式的文件

    关闭文件

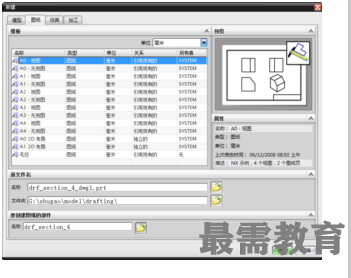

  单击【新建】命令，打开【新建】对话框，选择【图纸】类型，输入文件名和文件保存的路径，在【要创建图纸的部件】栏中选择要引用的模型，如下图所示。然后单击【确定】进入制图环境。

  进入制图环境后，系统将自动的为用户创建默认的图纸。用户更改图纸，具体方法与【非主模型方法】方法中的第（4）-（13）步类似。
