UG-NX6 8.6 WAVE几何链接器

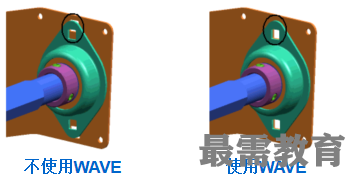

  利用WAVE几何链接器可以在工作部件中建立相关或不相关的几何体。如果建立相关的几何体，它必须被链接到同一装配中的其他部件。链接的几何体相关到它的父几何体，改变父几何体会引起所有部件中链接的几何体自动地更新。如下图所示，轴承尺寸被更改，但未编辑安装框架孔。通过WAVE复制，曲线从轴承复制到框架，无论轴承尺寸更改、旋转还是轴位置移动，都可自动更新孔。

  选择下拉菜单中的【插入】|【关联复制】|【WAVE几何链接器】命令，系统弹出【WAVE几何链接器】对话框，如下图所示。
