UG-NX6 8.3.2 组件定位

UG NX 5.0中引入的两个命令定义了装配中的组件定位。

  装配约束命令可定义组件之间的关联位置约束

  移动组件命令可用于移动装配中的组件，但不创建关联的位置关系。

    这些新命令与 NX 5之前版本中的【配对条件】和【重定位组件】功能相似，而且会在 NX 的未来版本中完全将其替代。

    这两组组件定位命令不能同时使用，在UG NX6.0中的默认设置是【装配约束】和【移动组件】。若要将其改为【配对组件】和【重定位组件】，可以采用以下方法之一。

     在【文件】|【实用工具】|【用户默认设置】|【装配】|【另外】|【界面】选项卡中，设置【定位】为【配对条件】。

     设置【首选项】|【装配】|【交互】为【配对条件】。

装配约束——术语

   在开始使用新的定位功能时，读者应当了解新功能和旧功能在概念上的几个区别。

  双向性：NX 5 装配约束是双向的。约束是在组件“之间”创建的，而不是“从”一个组件“到”另一个组件创建的。这意味着约束中所涉及组件的选择顺序无关紧要。组件的选择顺序不会影响随后可以移动这两个组件中的哪一个，也不会影响是否可以创建约束。

    固定约束：因为约束是双向的，与某个约束有关的任何组件都可以移动，所以，通常先固定一个组件，并相对于该组件来约束另一个组件。这与在 2D 草图绘制中使用固定约束相似。

装配约束——类型

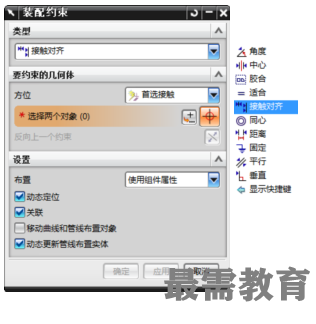

    选择下拉菜单中的【装配】|【组件】|【装配约束】，系统弹出【装配约束】对话框，如右图所示。该对话框提供了10种创建装配约束的类型。

  角度：定义两个对象间的角度尺寸。

  中心：使一对对象之间的一个或两个对象居中，或使一对对象沿着另一个对象居中。

  胶合：将组件“焊接”在一起，使它们作为刚体移动。

  适合：使具有等半径的两个圆柱面合起来。此约束对确定孔中销或螺栓的位置很有用。

  接触对齐：约束两个组件，使它们彼此接触或对齐，是最常用的约束。

  同心：将两个圆或椭圆曲线/边的中心点定位到同一个点，同时使它们共面。

  距离：指定两个对象之间的最小3D距离。

  固定：将组件固定在其当前位置上。

  平行：定义两个对象的方向矢量为互相平行。

  垂直： 定义两个对象的方向矢量为互相垂直。

  配对条件：一个部件已经存在的一组约束。一个部件可能与多个部件有约束关系。

  配对约束：定义了两个部件之间存在的几何位置约束。配对条件是由配对约束组成的。具体的配对参数、对应的几何约束对象在装配约束中给出。

  要被装配的部件（ from部件）：表示配对过程中要移动的部件。

  装配到的部件（ to部件）：配对过程中静止的部件。装配时将【from部件】装配到【to部件】上。

  自由度：一个部件如果没有施加约束，它将有6个自由度，分别为X、Y、Z三个方向的移动自由度和绕这三个方向的转动自由度。加入约束就是以限制部件的自由度，使其只有某些特定方向的运动或者完全静止。

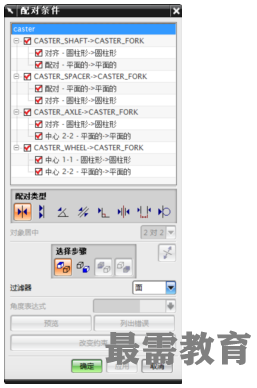

  选择下拉菜单中的【装配】|【组件】|【贴合组件】命令，系统弹出【配对条件】对话框，如右图所示。【配对组件】命令是装配模块中的重要命令。其对话框由【配对条件树】、【配对类型】和【选择步骤】等几部分组成。

    配对：定位相同类型的两个对象使他们重合。对于平面对象其配对约束法向将指向相反的方向；对于圆柱体对象，要求配对组件直径相等才能对齐轴线；对于圆锥体对象，要求装配组件角度相等才能对齐轴线。

   对齐：对齐相关对象。对于平面对象，将两个对象定位，使其共面和相邻。对于轴对称对象则对齐轴。

   角度：使两个组件的装配对象构成一定的角度关系，以便约束装配组件到正确的方位上。

   平行：使两个组件的装配对象的方向矢量平行。

   垂直：使两个组件的装配对象的方向矢量垂直。

   中心：使被装配对象的中心与装配组件对象中心重合。

   距离：通过给定两装配对象间的距离来装配两组件。

  相切：通过两装配对象相切来装配两组件。
