UG-NX6 7.2 实例二：双向紧固件

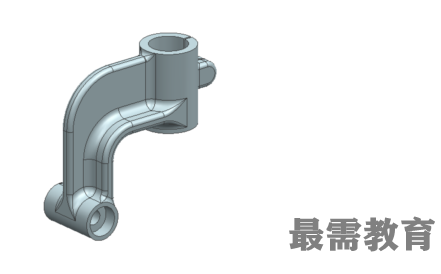

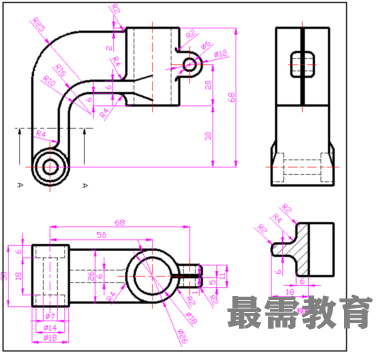

在本例中设计的零件如下图所示。

1．新建图形文件

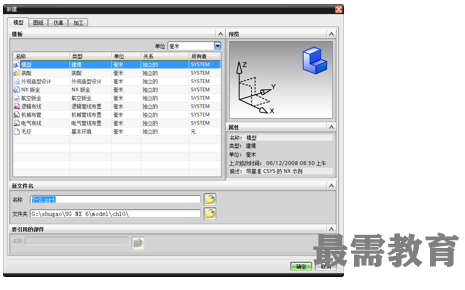

  启动UG NX6，新建【模型】文件“7-2.prt”，设置单位为【毫米】，单击【确定】，进入【建模】模块。

2．实体建模

  绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

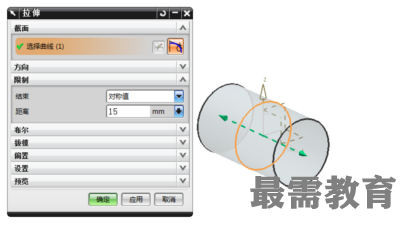

  创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称拉伸的【距离】为15，其余保持默认设置，单击【确定】。

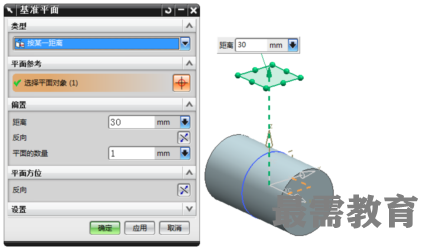

   创建基准平面。选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【按某一距离】，选择XC-YC平面作为参考平面，输入【距离】为30，单击【确定】。

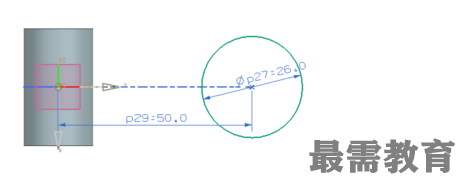

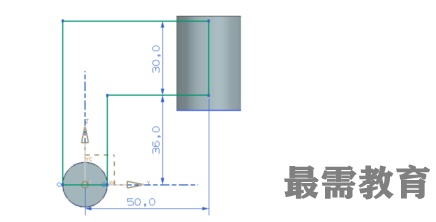

  绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择第（3）步所创建的基准平面作为草图平面，选择基准坐标系的Y轴作为水平参考，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

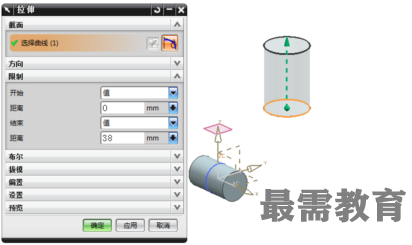

  创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为38，其余保持默认设置，单击【确定】。

  绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

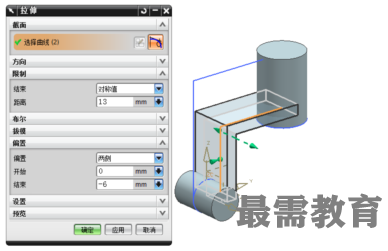

  创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为13，【偏置】为【两侧】，【开始】为0，【结束】为-6，其余保持默认设置，单击【确定】。

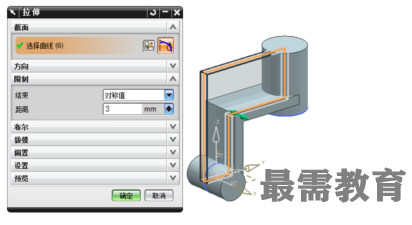

   创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为3，其余保持默认设置，单击【确定】。

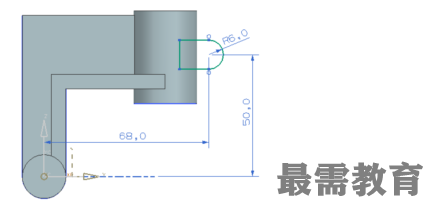

  绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

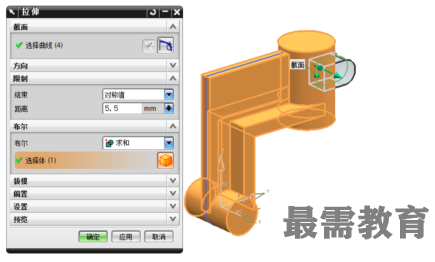

   创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为5.5，其余保持默认设置，单击【确定】。

   布尔求和。选择创建的5个拉伸体，对其进行求和，使其成为一个整体。

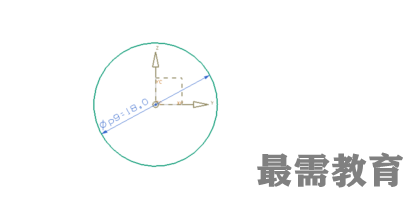

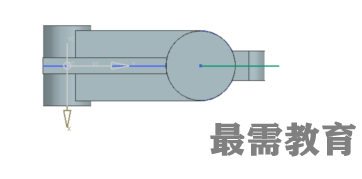

    绘制草图。选择下拉菜单中的【插入】|【草图】命令，以XC-YC平面作为草图平面，选择基准坐标系的Y轴作为水平参考，单击【确定】，进入【草图】模块。绘制如图所示的草图，单击【完成草图】，退出【草图】模块。

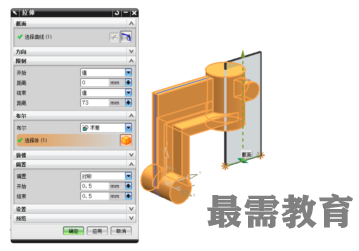

   创建拉伸特征。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，其【开始距离】和【结束距离】只要贯穿圆柱体即可，设置【偏置】为【对称】，【开始】、【结束】均为0.5，【布尔】为【求差】，其余保持默认设置，单击【确定】。

  隐藏基准坐标系及所有草图。

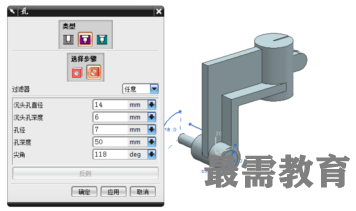

  创建沉头孔特征。选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图 7‑28所示的沉头孔参数，选择底部圆柱体的一个端面作为沉头孔的放置面，设置【定位方式】为【点到点】，选择圆柱端面的中心为参考点，单击【确定】。

   创建沉头孔特征。以同样的方式在底部圆柱的另一端面创建沉头孔特征，沉头孔参数保持不变。

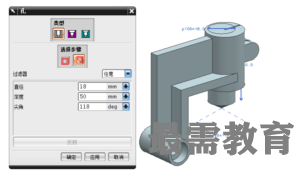

  创建简单孔特征。选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图所示的简单孔参数，选择上部圆柱体的一个端面作为简单孔的放置面，设置【定位方式】为【点到点】，选择圆柱端面的中心为参考点，单击【确定】。

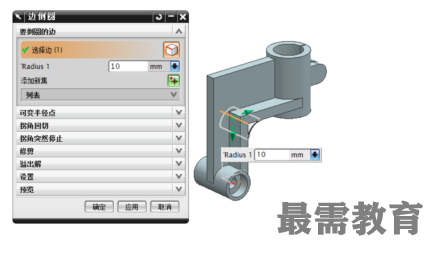

   创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为10，单击【确定】。

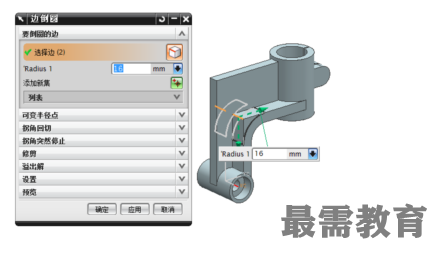

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为16，单击【确定】。

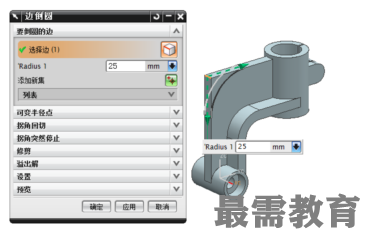

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为25，单击【确定】。

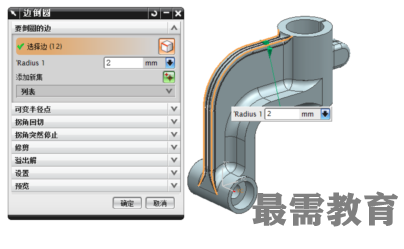

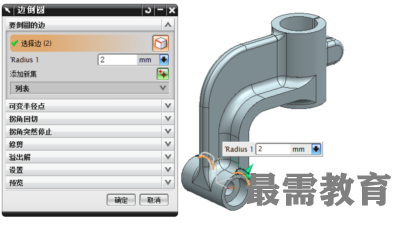

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】。

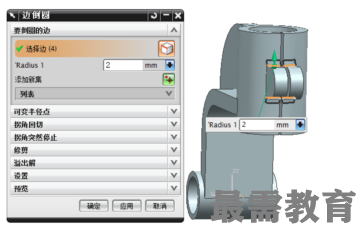

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】。

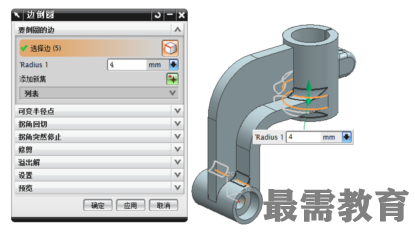

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为4，单击【确定】。

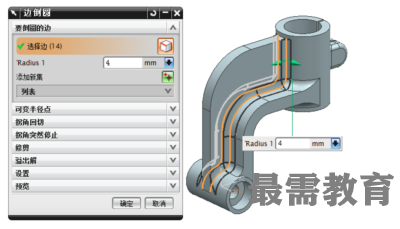

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为4，单击【确定】。

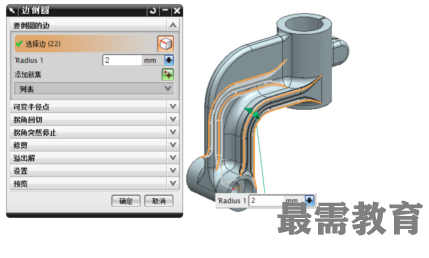

  创建边倒圆特征。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】。

   双向紧固件创建完成，结果如图 所示。

3．实例总结

  在创建实体模型前，要先对模型进行分析，思考模型可以分解为几个特征。例如本例所讲述的模型可以分解为5个拉伸特征。有了这5个拉伸特征后，模型的大致形状就出来了，接下来需要的就是对其进行布尔求和、打孔和倒圆等特征操作。
