UG-NX6 7.1 实例一：连接件

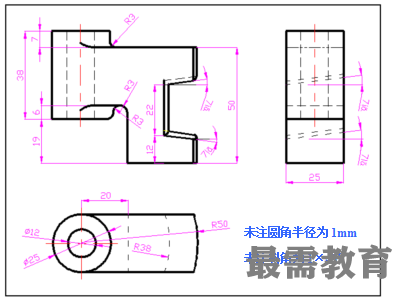

本例将设计的零件工程图如下图所示。

1．新建图形文件

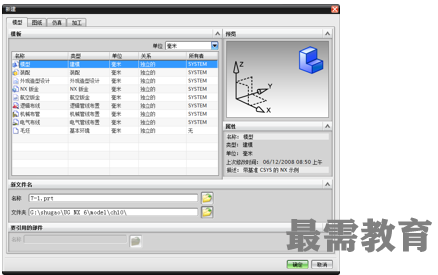

    启动UG NX6，新建【模型】文件“7-1.prt”，设置单位为【毫米】，单击【确定】，进入【建模】模块。

2．实体建模

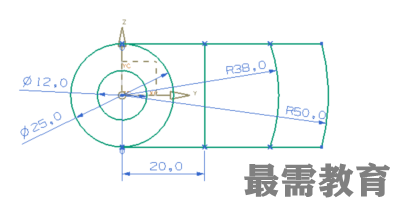

     绘制草图。选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块。绘制如下图所示的草图，单击【完成草图】，退出【草图】模块。

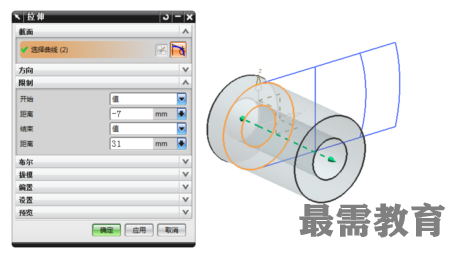

  创建拉伸实体1。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如下图所示的曲线作为【截面曲线】，并设置【开始距离】为-7，【结束距离】为31，其余保持默认设置，单击【确定】。

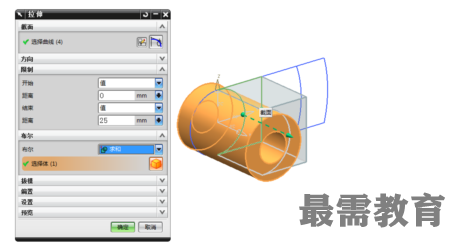

  创建拉伸实体2。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如下图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为25，【布尔】为【求和】，其余保持默认设置，单击【确定】。

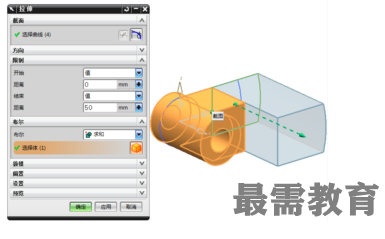

  创建拉伸实体3。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为50，【布尔】为【求和】，其余保持默认设置，单击【确定】。

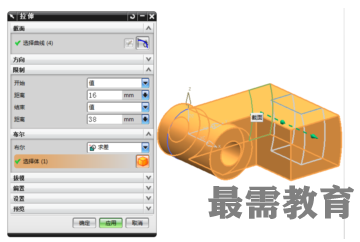

  创建拉伸实体4。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为16，【结束距离】为38，【布尔】为【求差】，其余保持默认设置，单击【确定】。

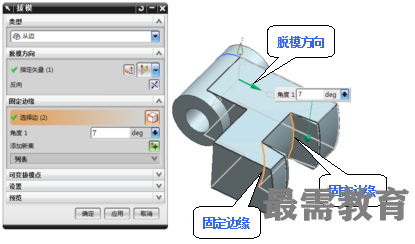

  创建拔模特征1。选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Y轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为7，单击【确定】。

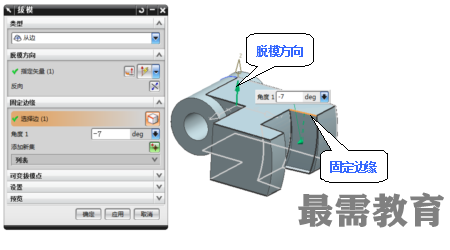

  创建拔模特征2。选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Z轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为-7，单击【确定】。

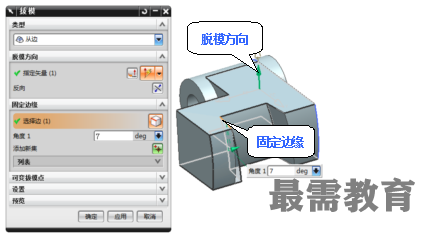

  创建拔模特征3。选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Z轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为7，单击【确定】。

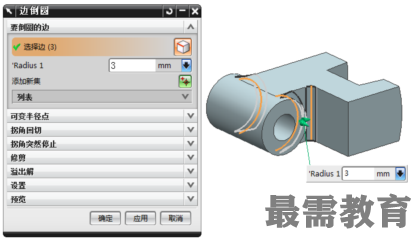

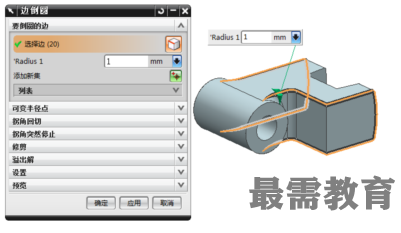

  创建圆角特征1。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为3，单击【确定】。

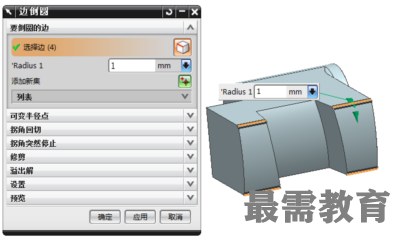

  创建圆角特征2。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为1，单击【确定】。

  创建圆角特征3。选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为1，单击【确定】。

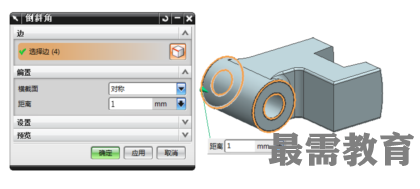

  创建斜角特征。选择下拉菜单中的【插入】|【细节特征】|【倒斜角】命令，选择如图所示的边，并输入【距离】为1，单击【确定】。

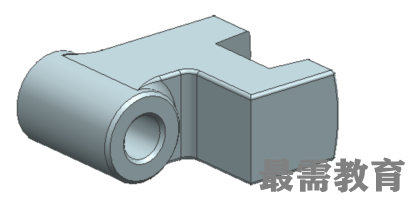

   连接件创建完成，结果如图所示。

3．实例总结

    这个例子主要是拉伸、拔模与倒圆角的应用。拉伸时，选择方式需要设置为【相连曲线】或者【单条曲线】，然后选择需要拉伸的截面；拔模时，关键是要弄清【脱模方向】与【固定边缘】；倒圆角时，要遵循“先大后小，先断后连”的原则；此外，还用到了倒斜角。
