UG-NX6 5.7 草图管理

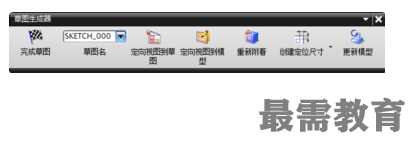

    草图管理主要是指利用【草图生成器】工具条上的一些命令进行操作。如下图所示，用于草图管理的命令主要有【完成草图】、【草图名】、【定向视图到草图】、【定向视图到模型】、【重新附着】、【创建定位尺寸】和【更新模型】。

  完成草图：使用此命令退出“草图”任务环境并返回到使用草图生成器之前的应用模块或命令。

  定向视图到草图：将视图定向到草图平面，便于观察和草绘。单击鼠标右键，在快捷菜单中也有此选项。

  定向视图到模型：定向视图到当前的建模视图，右键快捷菜单中也有此选项。

  重新附着：可以更改草图的类型、附着平面等参数。【重新附着】和【创建草图】对话框十分相似，【重新附着】过程类似创建草图。

  创建定位尺寸：将草图固定到草图平面的特定位置。

  更新模型：用于更新模型，使其反映用户对草图进行的更改。
