UG-NX6 5.5 约束草图

    在绘制草图之初不必考虑草图曲线的精确位置与尺寸，待完成草图对象的绘制之后，再统一对草图对象进行约束控制。对草图进行合理的约束是实现草图参数化的关键所在。因此，在完成草图绘制以后，应认真分析，到底需要加入哪些约束。

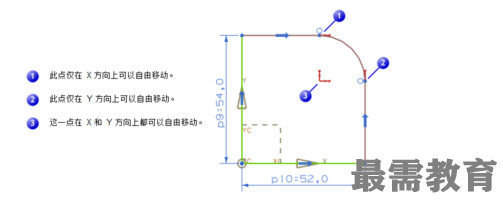

  草图的约束状态分为欠约束、完全约束和过约束三种。

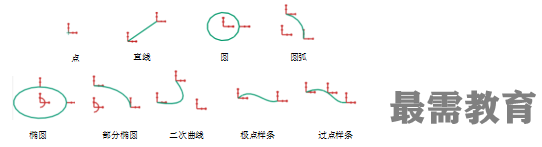

一般对象的自由度（尚未添加约束）

    点：有两个自由度，即沿X和Y方向移动

    直线：四个自由度，每端两个

    圆：三个自由度，圆心两个，半径一个

    圆弧：五个自由度，圆心两个，半径一个，起始角度和终止角度两个

    椭圆：五个自由度，两个在中心，一个用于方向，主半径和次半径两个

    部分椭圆：七个自由度，两个在中心，一个用于方向，主半径和次半径两个，起始角度和终止角度两个

    二次曲线：六个自由度，每个端点有两个，锚点有两个

  极点样条：四个自由度，每个端点有两个

  过点样条：在它的每个定义点处有两个自由度
