NX6 - 关于用户界面

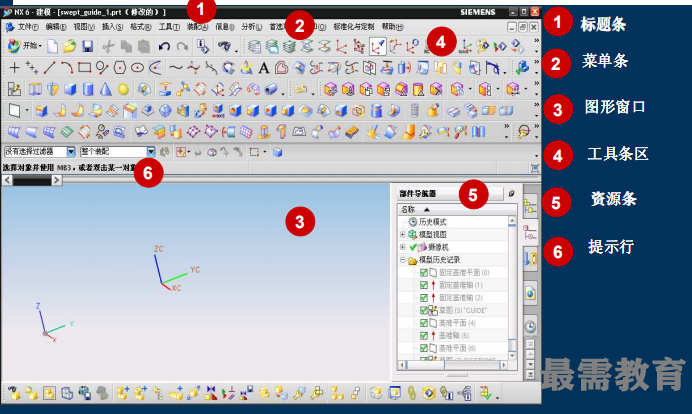

NX6 主窗口

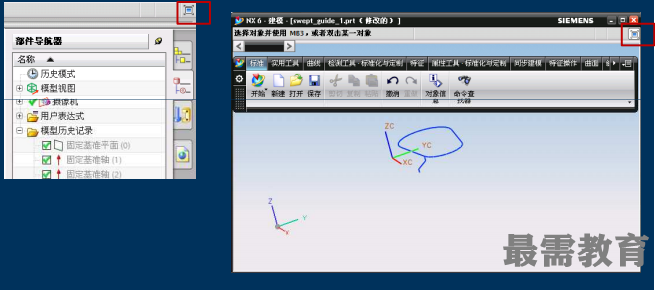

全屏显示

全屏显示功能能够明显节省界面被工具条所占用的空间。

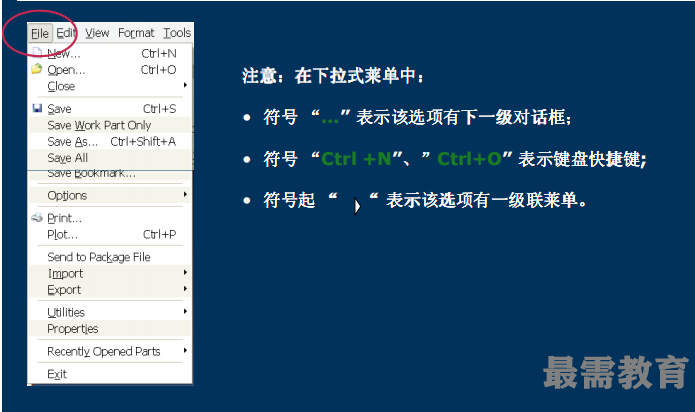

下拉式菜单

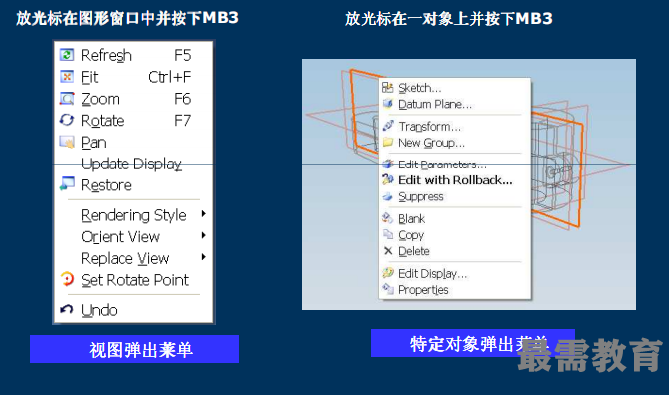

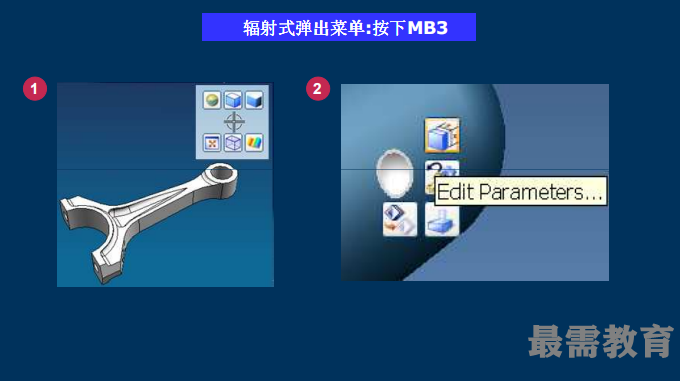

弹出菜单

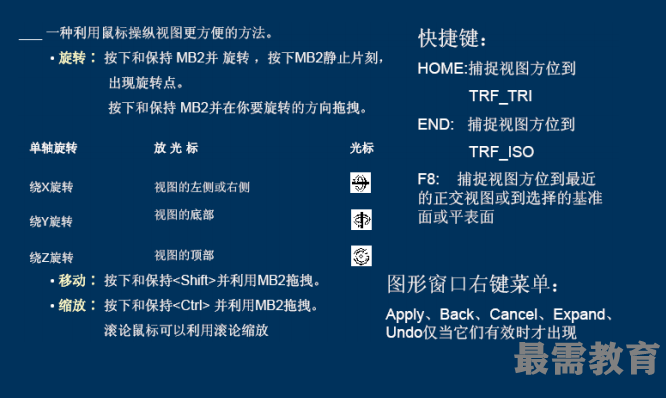

视图的基本操作

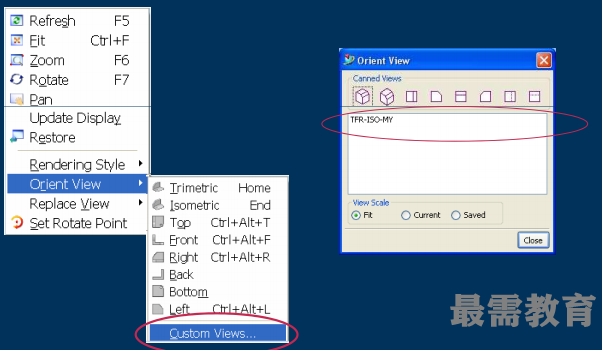

定制视图

从方位视图(或代替视图)级联菜单存取的定制视图对话框提供一方便管理用户定

义的和NX提供的视图的方法

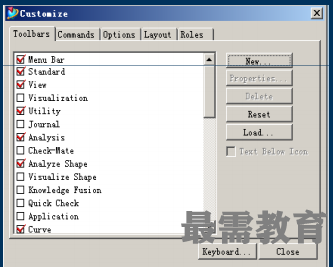

Customizing Toolbars 用户化工具菜单条

有有2种种种方法用来控制 种方法用来控制工具菜单条的显示及显示内容：：：：
MB3Customize

Tools  Customize

通过拖曳和下落去定制菜单条与工具条;

显示和消隐整个工具条;

移移移移去菜单项目。。

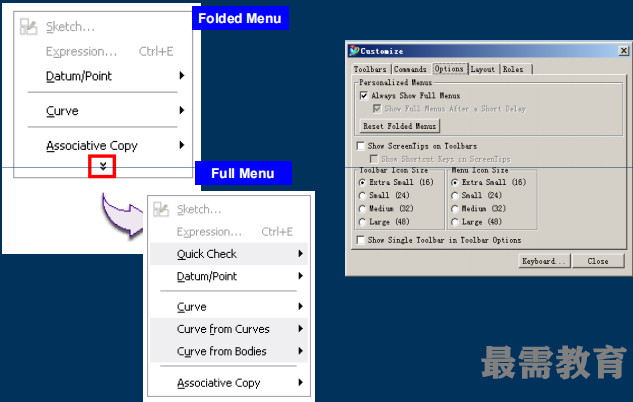

个性化菜单

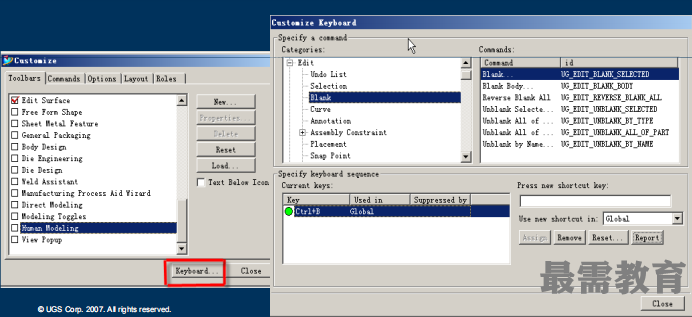

自定义快捷键

调出自定义对话框，，，点击 ，点击keyboard，，，选择需要定义的命令 ，选择需要定义的命令，，，建入新 ，建入新的快捷键，，，点击 ，点击Assign.

同时可以reset,或通过单击report输出快捷键的报告

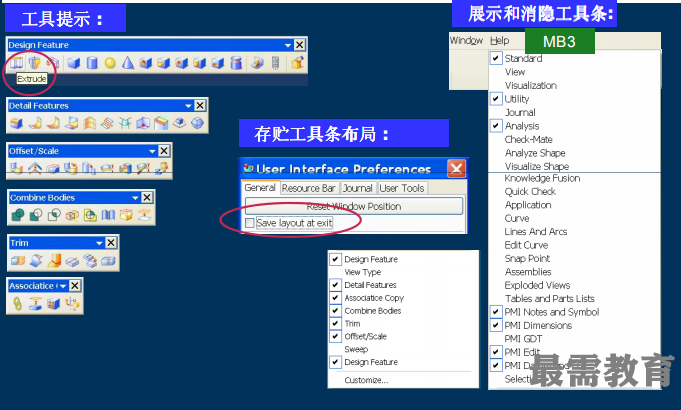

工具条定制

相似对话框布局一致

对话框中的必选步骤易于发现

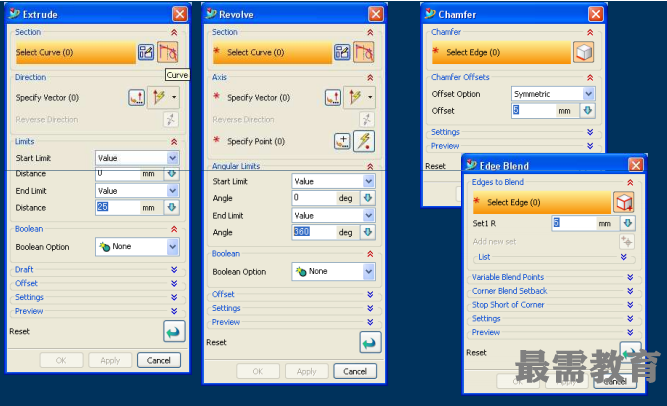

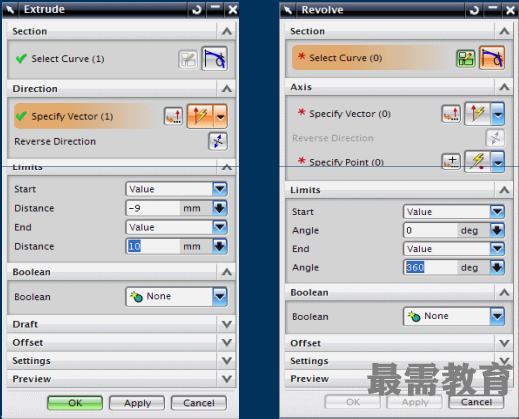

对话框: 易于发现

1. 对话框现在包括清楚的操作步骤并集中在你的当前任务上。

2. 命令呈现在一自顶向下的流程形式中,帮助引导你通过整个操个，当前步高亮。

3. 同样功能成组在一起,带补充每个命令做什么的标题和命令。

4. 要求的步用红色星号标记，完成的要求步用缘色对勾标记，完成的要求步用缘色对勾标记

5. 高级选项被压缩并消隐，当你需要它们时有效。

对话框也有下列增强:对一命令的对话框设置在横过相继作业间被记住 . Reset 选项重设置对话框到它的初始设置。

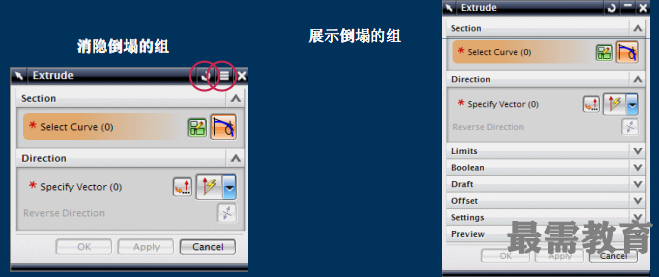

Hide Collapsed Groups 选项让你消隐所有倒塌组以简化用户界面 。

为了看到所有倒塌的组,点击 Show Collapsed Groups

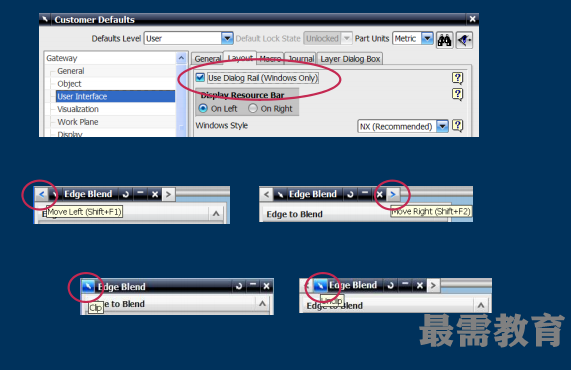

对话框滑轨

对话框在对话框滑轨上一预定义位置上打开。为了确保所有对话框的一致位

置与表示,你可以附

着或”夹住”大多数对话框到位于沿图形窗口上边缘的一”滑轨”位置。这

个防止对话框暗淡图形窗

口。你可以左右移动对话框.如果你喜欢它们浮动不夹住它们。

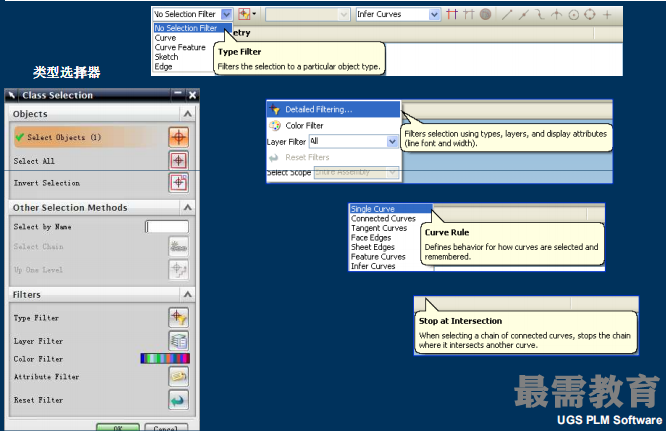

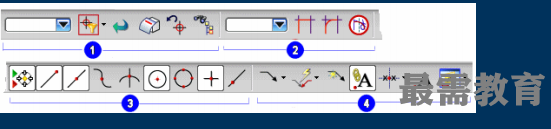

选择工具条

— 选择选项规定选择对象的类型，例如，仅特征。代替面、边缘、体。

— 选择意图选项

— 捕捉点选项

— 注释放置选项

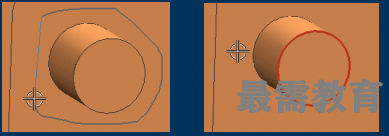

用套索选择对象

它是什么?

除了用“矩形框”以外，还可利用 Lasso 帮助你

选择多对象. 当你在可见对象上拖曳鼠标时, 光标

路径建上选择区域的边界。 ?

© UGS Corp. 2007. All rights reserved. UGS PLM Software

何处找到它?

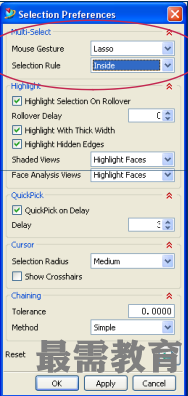

Preferences→ Selection…

交互操作

Using the Mouse

鼠标的作用：

MB1- 左键，点取，选择 ，拖曳

MB2- 中键，OK  shift+mb2 pan  , ctrl+mb2或mb1+mb2 zoom  in\out

MB3- 右键，显示弹出菜单，在文本域中Cut/Copy/Paste

<Shift>+MB1- 移去对象

Note: 若使用两键鼠标，则MB2 - 左，右键同时按

QuickPick 快速选取对象

当选择对象时，光标点取  的位置处有多个几何对象时，会出现QuickPick  菜单。你可以通过在不同的数字上移动光标，使希望选择的对象成为预选高亮的颜色，点取该数字，则选中该对象。
