NX7同步建模 设计 2: 利用面建立一图样

图样表面

利用 Pattern Face 命令相关地建立一个面或一组面的矩形, 圆形或镜像图样。

Pattern Face 是一独特的引用阵列,因为它:

• 结果为一单个特征, 代替一引用特征和引用考贝。

• 允许用户选择部件几何体 (代替特征)。

• 允许用户规定相关的方向矢量,代.替利用WCS。

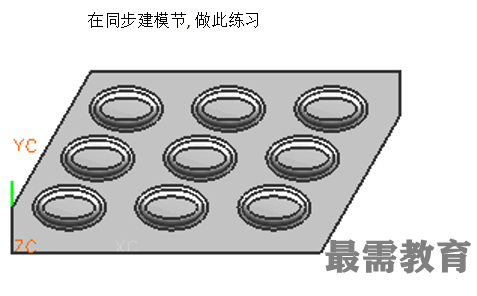

在下例中, 利用Pattern Face 建立一矩形图样。

成组面

利用在同步建模中的新的成组面(Group Face) 命令简单地成组一组面。

成组面的某些优点是:

 1.你选择的成组面成为一Group Face特征的成员组。

 2.利用Selection Intent 为组选择面, 或利 用Face Finder选项基于它们的几何体怎样与选择的面比较去选择面。

 3.在你建立一Group Face 特征后, 可以通过在Part Navigator中用选择特征选择它。

 4.当工作在其它命令时， 利用Feature Faces 选择意图规则或通过在图形窗口中选择它，你可以选择 Group Face 特征.

再尺寸面

利用 Resize Face 命令改变一个柱面、锥面或球面的直径，并自动更新相邻倒圆面。可以利用此命令:

 改变一组柱面、锥面到有相同直径或有相同半角。

 改变一组球面到有相同直径。

 用任一参数改变再建连接的倒圆。

利用 Offset Region 命令快速修改一模型不管特征历史。

像所有同步建模命令一样, Offset Region修改一已存面。这不同于 Offset Surface 命令, 它考贝输入面。

你可以:

 在一单一步中偏置一组面或一整个体。

 再生成相邻倒圆。

此命令的可能使用包括利用面，模子和铸件设计，如非参数化部件的铸件。

尽管 Offset Region 命令在概念上是类似于Offset Face 命令,它有几个优点：当你利用 Offset Region 时么你有 Face 选项和命令支持自动再倒圆。
