SolidWorks 简单演练 1.3.3 阀体零件的建模过程

（1）启动SolidWorks，选择【文件】→【新建】→【零件】命令，确定进入绘图环境，单击将零件存盘为“阀体.SLDPRT”。

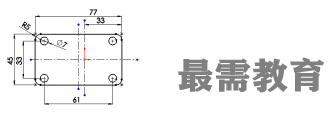

（2）首先绘制如图1-45所示的图形。

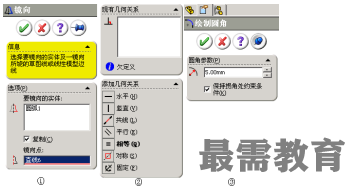

（3）在屏幕左边设计树中选择上视基准面，单击标准视图工具栏中的。单击【草图绘制】按钮，进入草图绘制方式，选择下拉菜单【工具】→【草图绘制实体】→【矩形】命令，或从草图工具条中单击图标，绘制草图；然后选择下拉菜单【工具】→【草图绘制实体】→【中心线】命令，或从草图工具条中单击图标，画出中心对称线，注意确定原点的位置；选择下拉菜单【工具】→【草图绘制实体】→【圆】命令，或从草图工具条中单击图标，在矩形的一个角处绘制一个圆；选择下拉菜单【工具】→【草图绘制工具】→【镜向】，或从草图工具条中单击图标，出现如图1-46①所示的图形，在【要镜向的实体】框里面选择圆弧1，在【镜向点】框里面选择直线6，单击按钮；继续做镜向，这次选择两个圆实体，【镜向点】选择垂直的中心线，单击按钮；按住Ctrl键，分别单击矩形的上下两条边线和水平中心线，出现属性管理器，在添加几何关系里面单击对称，如图1-46②所示单击按钮后，继续按住Ctrl键，选择矩形两条竖线和左边中心线，做对称；选择下拉菜单【工具】→【草图绘制工具】→【圆角】命令，或从草图工具条中单击图标，在属性管理器中，输入半径5，如图1-46③所示，然后分别单击矩形的角的两条边线，做出圆角；选择下拉菜单【工具】→【标注尺寸】→【智能尺寸】命令，或从草图工具条中单击图标，标注尺寸如图1-45所示。

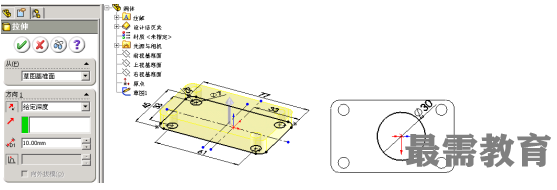

（4）选择【插入】→【凸台/基体】→【拉伸】命令，或单击特征工具栏中【拉伸】按钮，参数设置如图1-47所示，单击按钮，这样就可以得到底板。

（5）选择零件的上表面，单击【草图绘制】按钮，在控制区单击上视，然后单击【正视于】按钮，选择下拉菜单【工具】→【草图绘制实体】→【圆】命令，或从草图工具条中单击图标，选择原点作为圆心，绘制圆，选择下拉菜单【工具】→【标注尺寸】→【智能尺寸】命令，或从草图工具条中单击图标，标注尺寸如图1-48所示。

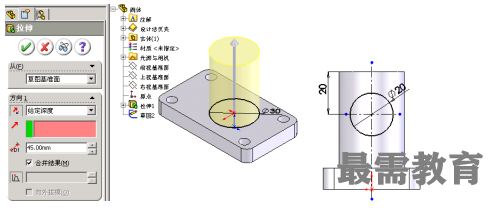

（6）选择【插入】→【凸台/基体】→【拉伸】命令，或单击特征工具栏中【拉伸】按钮，参数设置如图1-49所示，单击按钮。

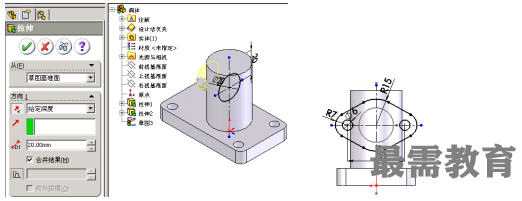

（7）选择右视基准面，先单击【正视于】按钮，再单击【草图绘制】按钮，绘制草图3，如图1-50所示。

（8）选择【插入】→【凸台/基体】→【拉伸】命令，或单击特征工具栏中【拉伸】按钮，参数设置如图1-51所示，注意单击给定深度前面的按钮，确定拉伸的方向，单击按钮。

（9）选择刚才拉伸的圆柱左上表面，单击【草图绘制】按钮，选择右视基准面，单击【正视于】按钮，绘制草图如图1-52所示，单击控制区的拉伸3前面的加号，出现草图3，右击，在快捷菜单中选择【显示】选项，过圆心做垂直的中心线，然后做圆和圆弧，可以利用镜向来做，标注尺寸，做直线，然后利用添加几何关系按钮，将直线和圆弧相切；选择【工具】→【草图绘制工具】→【剪裁】命令，或单击草图绘制工具栏中【剪裁实体】按钮，将多余的线段删除，即可得到图1-52所示的草图4。

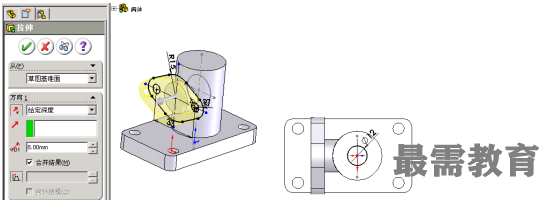

（10）选择【插入】→【凸台/基体】→【拉伸】命令，或单击特征工具栏中【拉伸】按钮，参数设置如图1-53所示，单击按钮。

（11）选择竖立圆柱上表面，单击【草图绘制】按钮，选择上视基准面，单击【正视于】按钮，绘制一个直径为12mm的圆，圆心和原点重合，草图如图1-54所示。

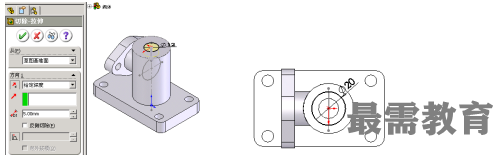

（12）选择【插入】→【切除】→【拉伸】命令，或单击特征工具栏中【拉伸切除】按钮，参数设置如图1-55所示，单击按钮。

（13）选择底板的下表面，单击【草图绘制】按钮，选择上视基准面，单击【正视于】按钮，绘制一个直径为20mm的圆，圆心和原点重合，草图如图1-56所示。

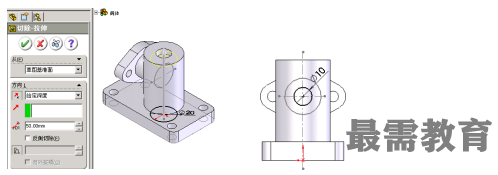

（14）选择【插入】→【切除】→【拉伸】命令，或单击特征工具栏中【拉伸切除】按钮，参数设置如图1-57所示，单击按钮。

（15）选择阀体左边拉伸4的左表面，单击【草图绘制】按钮，选择右视基准面，单击【正视于】按钮，绘制一个直径为10mm的圆，圆心和草图3圆心重合，草图如图1-58所示。

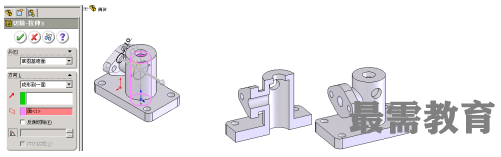

（16）选择【插入】→【切除】→【拉伸】命令，或单击特征工具栏中【拉伸切除】按钮，参数设置如图1-59所示，【终止条件】选择：成形到一面，【面/平面】选择：拉伸切除2的曲面，然后单击按钮，即可得到图1-60所示的图形。
