Pro-E初级教程 1.2 二维草绘 1.2.3 二维草绘的绘图步骤:

提问人:刘团圆发布时间:2020-10-23
①  进入草绘模式;

②  绘制二维图形(相似图形);

③  编辑图形(修剪/镜像/复制/移动/旋转) ;

④  添加尺寸和约束;

⑤  修改尺寸值;

⑥  保存或使用图形;

草绘操作内容归纳四句话:

    画形状      做修剪     给约束      定尺寸

草绘操作说明

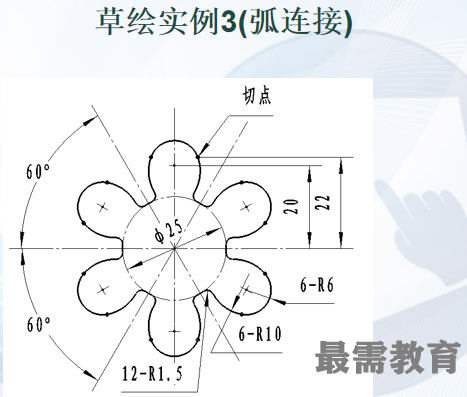

 画形状:按图纸画一个大体上相似的图形;

 做修剪:使用 image.png 工具,修剪图元;

 给约束:使用 image.png 工具,对图元进行约束;

 定尺寸:使用 image.png 工具,标注尺寸;

               使用 image.png 工具,输入尺寸值;

         上述操作顺序可根据情况调整;
