Pro-E初级教程 1.2 二维草绘 1.2.2 二维草绘的操作

提问人:刘团圆发布时间:2020-10-23
草绘操作包括

环境设置

图元绘制

图元编辑

尺寸标注

约 束

1)环境设置

“草绘”→“选项”→“草绘器优先选项”

2)基本图元绘制

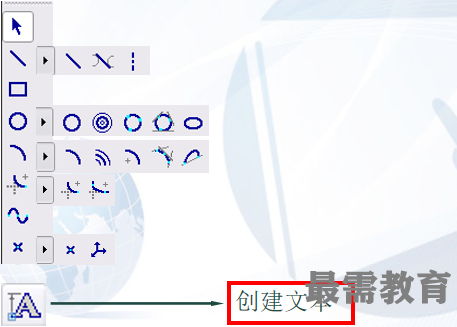

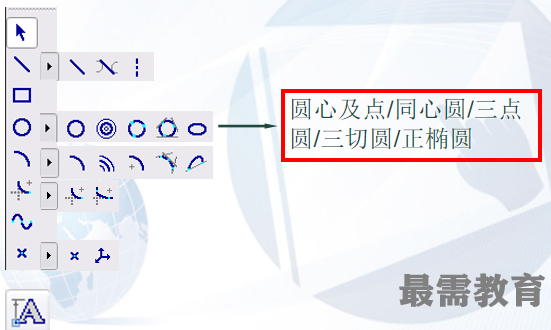

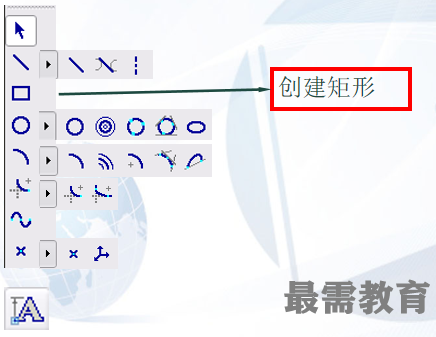

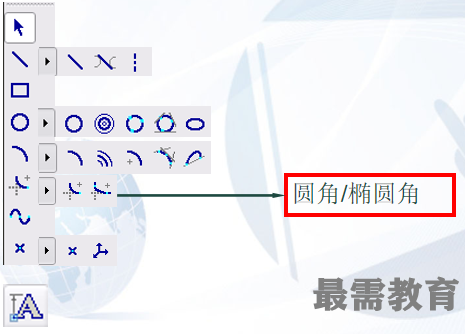

绘制图元工具如图示









3)图元的编辑

1. 选择几何图元image.png

2. 拷贝图元image.png

3. 镜像图元image.png

4. 移动图元 image.png

5. 缩放和旋转几何图元image.png

6. 裁剪图元image.png

 4) 尺寸标注

pro/e有自动标注尺寸功能

   弱尺寸:自动标注的尺寸

   强尺寸:用户标注的尺寸

   弱尺寸可以被强尺寸代替

   修改尺寸时,图元将随尺寸变化而变化


  创建尺寸标注的方法--点击    image.png

 5)  约束

    绘完图元后,软件会自动给定约束;

    用户也可另给定约束,新给定的约束将取代

自动给定的约束;

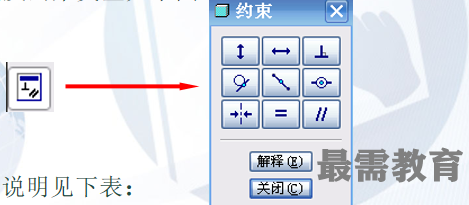

约束工具及约束类型如下图
