PowerMill 产生供刀具切入的钻孔范例

提问人:刘团圆发布时间:2020-10-23

 在此范例中需产生多个钻孔,便于刀具切入工件。我们还是使用 Powerdrill 模型。 PowerMILL使用产生区域清除

刀具路径相同直径的刀具来产生钻孔刀具路径。

· 从主菜单中的文件菜单中选取全部删除,然后选取是。

· 从工具菜单中选取重设表格。

· 打开范例模型 powerdrill.dgk,选取显示 -> 全部显示。

· 按最大/最小限计算毛坯。

· 定义一直径为12mm 的端铣刀,将其命名为 em12。

· 打开区域清除表格。

· 使用分割层数选项,重设 5 个Z 高度。

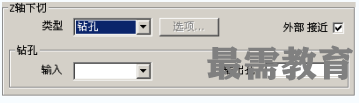

· 在 Z 轴下切域中选取钻孔选项。


 不勾取外部接近选项。

· 应用并接受表格。


于是产生了两条刀具路径,其中一条为名称为1的平行刀具路径, 另一条为名称为 1_holes 的钻孔刀具路径。

· 激活刀具路径 1_holes。

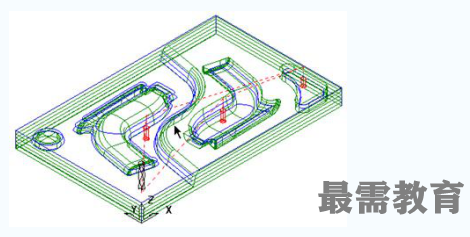

PowerMILL即选取并显示 出三个钻孔位置。钻孔操 作间有一个刀具移动。
