PowerMill 鼠标键
鼠标键 1: 点取和选取键
使用此按键可从主菜单的下拉菜单中选取选项,填写表格,选取几何元素。
鼠标键 2: 动态键
放大和缩小: - 同时按下CTRL键和鼠标键2,上下移动鼠标,可放大或 缩小视图。
平移模型: -同时按下SHIFT键和鼠标键2,移动鼠标,可将模型按鼠标移动方向平移。
方框放大-同时按下 Ctrl 和 shift 键以及鼠标中键,画出一个方框,可放大方框所包 含的区域。
旋转模型- 按下并保持鼠标中键,移动鼠标,于是屏幕上出现一跟踪球,模型可绕跟 踪球中心旋转。
旋转查看- 动态旋转查看并快速释放鼠标键即可进行动态旋转查看。移动鼠标键的速 度越快,旋转速度就越快。此功能的缺省设置为关。
· 从主菜单的工具菜单中选取选项,打开选项表格,在表格中点取查看标签并点取旋转查看选项,可打开旋转查看功能。
鼠标键 3: 特殊菜单及 PowerMILL 浏览器选项键
按下此按键后将调出一个新的菜单,菜单的内容取决于光标所处位置。如果光标下几何元素,则调出查看菜单。
范例 1
在第一个练习中,我们将用到一个已保存的PowerMILL模型。
· 选取文件 - 范例

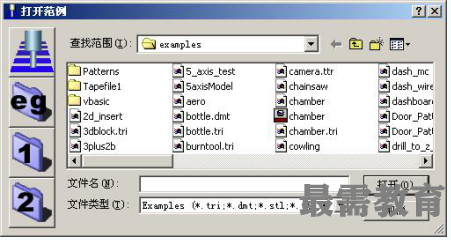

于是打开范例对话视窗出现在屏幕上,通过此对话视窗可快速选取范例模型。主要的范例文件都保存在“eg”图标目录下。
· 点取 eg 图标。
· 选取模型 phone.dgk ,然后点取打开。
我们可看到,电话模型以线框形式显示在屏幕上,查看方向为沿Z轴向下,但我们仅可看到模型的一部分,因为模型相对当前查看来说太大。可使用全屏重画操作使全部模型完整地显示在屏幕上。
选取全屏重画图标。
点取 ISO 1 图标。

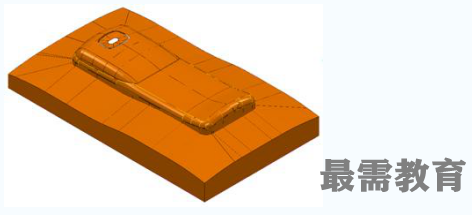

于是我们即可非常清晰地以线框形式查看整体模型。要阴影查看模型,则需选取阴影查看选项。
点取阴影图标。
于是我们得到一带线框的阴影模型。要得到不包含线框的阴影模型,则可点取线框显示图标。
· 点取线框图标。

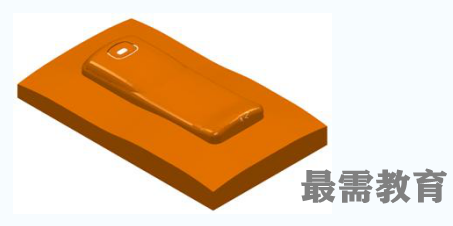

点取线框图标后,线框被隐藏,模型仅以阴影形式显示。
· 点取阴影图标,然后点取线框查看图标。
练习一些不同的查看选项。
