AutoCAD2020——图块的属性定义

在使用图块属性前，要对其属性进行定义，定义属性命令有以下两种方法:
1)在命令行中输入KATTDEFN命令。
2)选择菜单栏中的“絵图”一"块”一“定义属性”命令。

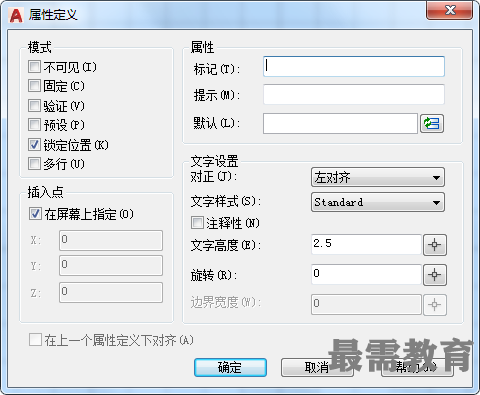

执行上述命令后，系统弹出“属性定义”对话框(如图所示)。

该对话框中的重要选项的含义如下。

①“模式”选项组有以下6个复选框。
•“不可见”复选框。选中此复选框，属性为不可见显示方式，插入图块并输入属性值后，属性值在图中 并不显示出来。
•“固定”复选框。选中此复选框，属性值为常量，属性值在属性定义时给定，在插入图块时, AutoCAD2020不再提示输入属性值。
•“验证”复选框。选中此复选框，当插入图块时，AutoCAD2020重新显示属性值让用户验证该 值是否正确。
•“预设"复选框。选中此复选框，当插入图块时，AutoCAD2020自动把事先设置好的默认值赋 予属性，而不再提示输入属性值。
•“锁定位置”复选框。选中此复选框，当插入图块时，AutoCAD2020锁定块参照中属性的位置。解锁 后，属性可以相对于使用夹点编辑的块的具他部分移动，并且可以调整多行属性的大小。
•“多行”复选框。选中此复选框，指定属性值可以包含多行文字。
②“属性”选项组包含以下3个文本框。
•"标记”文本框。输入属性标签。属性标签可由除空格和感叹号以外的所有字符组成。
AutoCAD2020自动把小写字母改为大写字母。
• “提示"文本框。输入属性提示。属性提示是在插入图块时，AutoCAD2020要求输入属性值的提示。 如果不在此文本框内输入文本，则以属性标签作为提示。如果在“模式”选项组中选中"固定”复选框，即设 置属性为常量，则不需设置属性提示。
•“默认”文本框。设置默认的属性值。可把使用次数较多的属性值作为默认值，也可不设默认值。
其他各选项组比较简单，不再详细描述。
