PowerMILL的后处理应用技巧 4基于宏的后处理快速定制

提问人:刘团圆发布时间:2020-10-22

 在PowerMILL的应用过程中,一般软件自动编程所对应的机床控制系统都是固定不变的,如果每次启动都对NC程序的后处理进行相同的设置则显得较麻烦。利用PowerMILL自带的宏的编制,可以实现每次软件启动后自动进行NC程序后处理的默认定制,加速NC程序代码的生成,简化NC程序生成过程。

    PowerMILL默认每次启动后会自动运行的宏"pmuser.mac"保存在程序安装目录下"X:1ProgramFiles\Delcam\PowerMILL6008\lib\macro"。其中"X"代表PowerMILL的安装根目录。这里可以采用宏将固定不变的NC程序后处理相关设置步骤记录下来,实现程序启动后自动加载默认的后处理定制。如:希望每次NC程序后处理默认的机床选项文件为系统自带的"Fanuc.pmopt",默认的NC程序后缀名改为".nc",所有NC程序的存放文件夹为"E:\Temp\FANUC"。具体实现步骤如下:

    (1)启动PowerMILL后,右键单击浏览器最下端的"宏",点选"记录",在弹出的"选取记录宏文件"的对话框中设置好宏的保存目录和文件名,程序开始将后面的每一步操作都记录在宏文件中。

    (2)打开菜单"工具-选项",在弹出的"选项表格"对话框中的"NC程序"标签下,"文件类型"选择"NC程序","选项文件"选择"Fanuc",后缀名"tap"改为+nc;,路径输人"FANUC".

    (3)右键点击浏览器中的"NC程序",选"参数选择",在弹出的"NC参数选择"对话框中的"输出目录"中输人"E:/1emp",在"机床选项文件"中找到"Fanuc.pmopt"的存放路径,本机存放路径为"D:/ProgramFiles/Delcam/PMPost40001fi1e/Genetic/Fanuc.pmopt"。

    (4)右键单击浏览器中的宏停止宏的记录。

    (5)在浏览器的宏目录下打开编辑刚才生成的宏,将其中的内容拷贝到系统用户宏"pmuser.mac"中。每次启动PowerMILL后,程序都会自动读取宏进行默认的后处理设置。

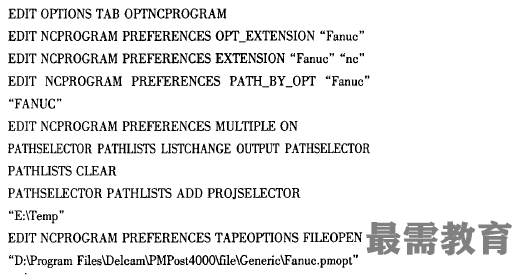

    通过以上操作,可方便实现PowerMILL宏程序的编制,完成包括后处理等在内的各种默认操作的定制。如果对PowerMILL的操作命令较熟悉,也可以直接在宏"pmuser.mac"中输人各操作命令完成各项默认操作的定制。如以上后处理的默认设置,可以在宏"pmuser.mac"中输人以下命令即可:
