PowerMILL的后处理应用技巧 3 PowerMILL后处理设置技巧

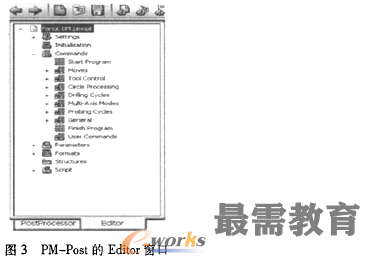

早期的PowerMILL后处理程序DuctPost以及其它数控编程软件提供的后处理程序大部分都是基于纯文本文档，用户可通过文本编辑器修改这些文件。该文件结构主要有注释、定义变量类型、定义使用格式、常量赋值、定义问题、字符串列表、自定义单节及系统问题等部分。最新的PowerMILL后处理程序PM-Post基于图形窗口和对话框，使后处理选项文件的设置变得直观、明了。 PM-Post的格式选项文件的修改在Editor模块中进行，如图3所示。

    下面以Fanuc系统为例，给出常用后处理设置的方法:

    为保留系统自带的Fanuc后处理文件，我们在修改前先将该文件另存为Fanuc OM.pmopt，并在此基础上进行修改。启动PM-Post，进人Editor模块，点击"Load Option file"快捷图标选中并加载Fanuc.pmopt后处理文件，然后另存为Fanuc OM.pmopt。

后处理的实际应用中，经常需要修改或删除的部分主要有几方面:程序头的修改;程序尾的修改;刀具调用的修改;第四轴的开启与关闭;各种注释部分的删除;钻孔循环的定制;行号的设定与省略;新参数的设定等。

    (1)程序头的修改。

    选中任务树窗口中的"Fanuc  OM.pmopt Commands-Start Program"项，在右边图形窗口中，选中程序中不需要的部分，再点击上方的删除图标，可以删除该部分内容;如程序中默认的机床回参考点程序段"G91G28XOYOZO"，如在程序启动时不必首先回参考点，可删除该段内容。

    (2)程序尾的修改。

    在任务树窗口中的"Fanuc OM.pmopt-Commands-Finish  Program"项中可以定义程序尾部分的内容。默认的程序尾包含了"G91G28Z0"和"G28XOY0"机床回参考点选项，如不需要也可以删除。

    (3)换刀程序段的修改。

    选中任务树窗口中的"Fanuc  OM.pmopt -Commands-Tool Control-Load First Tool"项，可以通过选中图形窗口中的"M6"项，点击添加"BlockNumber"，使T指令和M6指令分行;同样可以使Change Tool项中的T指令和M6指令分行;如采用手动换刀，则NC程序中不需换刀程序，可右键点击"Load First Tool"和"Change Tool"，在快捷键中选中"Deactivate，以关闭换刀程序。

    (4)第4轴的开启和关闭。

    选中任务树窗口中的"Fanuc OM.pmopt-Settings-Machine Kinematics"项，右边图形窗口中"KinematicModel"的选项，默认的"3-Axis"项则关闭第4轴;"4-Axis"项则打开第4轴，第4轴打开后，需对其方向、原点及行程范围等进行设置。

    (5)各种注释部分的删除。

    程序头部分、换刀部分等都设定了相应的注释，如不需要这些注释，可以进人程序头部分、换刀部分，将其中的注释内容选中删除即可。

    (6)钻孔循环指令的定制。

    打开任务树窗口中的"Fanuc OM.pmopt-Commands-Drilling Cycles"项，这里定义了各种钻销循环。如其中的"Single Pecking Setup"定义了基本钻削循环G81指令;"Deep Drill Setup"中定义深孔钻削循环G83指令。如要取消，可右键点击该指令，在快捷键中选中"Deactivate"，即可取消该项定义。"DrillingCycles"子目录下还有其他钻镬削循环，可根据机床具体情况进行定义或删除。

    (7)行号的设定与省略。

    点击任务树窗口中的"Fanuc OM.pmopt-Settings-Global Constants"选项，右边图形窗口中"OutputBlock Number，项的"Value"框中的值，默认的为Yes ,显示行号;改为No，则不显示行号;"Block Increment"项为程序行号间距，"Value"值默认的为10，可根据需要修改成适合自己的行号间距。

    (8)新参数的设定。

    当数控机床的控制系统在PowerMILL自带的后置处理选项文件中没有的时候，就需要重新定义新的控制系统选项文件。如需专门定义各种常用G,M,F,S代码以及坐标表示等，可在"Fanuc  OM.pmopt-Parameters"项中进行。如，需修改快进G代码G00，可双击"Fanuc  OM.pmopt -Parameters -General -MotionMode"，在弹出的对话框中对"RAP状态项后面的"Value"值进行修改，还可以在对话框上半部分的"Prefix"修改快进指令的前缀+G ;如需修改冷却模式的M代码，可双击"Fanuc OM.pmopt-Parameters-General-Coolant Mode"，在弹出的对话框中进行相应修改;主轴转速可在"Fanuc OM.pmopt-Parameters-General-Spindle Speed"中进行。
