AutoCAD2020——绘制椭圆

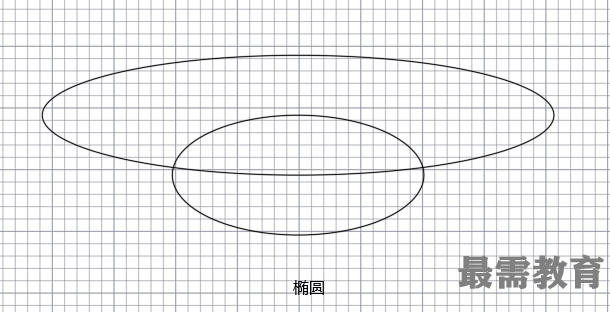

椭圆也是一种典型的封闭曲线图形，圆在某种意义上可以看成是椭圆的特例。椭圆在工程图形中的应用不多，只在某些特殊造型，如室内设计单元中的浴盆、桌子等造型或机械造型中的杆状结构的截面形状等图形中才会出现（如图所示）。

调用椭圆命令，主要有以下3种方法。
1 ）在命令行中输入“ELLIPSE”或“EL”命令。
2）选择菜单栏中的“绘图” f "椭圆”命令。
3）单击"绘图”工具栏中的“椭圆”命令图标。
执行上述命令后，根据系统提示指定轴端点和另一个轴端点。在命令行提示“指定另一条半轴长度或［旋 转（R）］: ”后按＜Enter＞键。使用椭圆命令时，命令行提示中各选项的含义如下。
①指定椭圆的轴端点。根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。
②圆弧（A）。用于创建一段椭圆弧，与单击"绘图”工具栏中的“椭圆弧”命令图标功能相同。其中第 一条轴的角度确定了椭圆弧的角度。
执行该命令后，根据系统提示输入“A” o之后指定端点或输入“C”并指定另一端点。在命令行提示下 指定另一条半轴长度或输入“R”并指定起始角度、指定适当点或输入“P” o在命令行提示"指定端点角度 或［参数（P） /包含角度（I）］： ”后指定适当点。其中各选项的含义如下。
③起始角度。指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆端点位置的角度。
④参数（P）。指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参 数方程式创建椭圆弧：p （u） =c+axcos （u） +bxsin （u）。其中，c是椭圆的中心点，a和b分别是椭圆 的长轴和短轴，u为光标与椭圆中心点连线的夹角。
⑤包含角度（I） o定义从起始角度开始到指定形状位置的包含角度。
⑥中心点（C） o通过指定的中心点创建椭圆。
⑦旋转（R）o通过绕第一条轴旋转来创建椭圆。相当于将一个圆围绕椭圆轴翻转一个角度后的投影视图。
