Mastercam 12.1 车床加工基础

一般的数控车床使用的控制器都提供Z轴和X轴的两轴控制，其Z轴平行于车床主轴，+Z向为刀具朝向尾座方向，X轴垂直于车床的主轴，+X向为刀具离开主轴线方向。在车床加工系统中，绘图之前首先应进行数控车床坐标系的设定。在Mastercam X的“状态栏”中单击“构图面”，从弹出的菜单中有“车床半径”和“车床直径”子菜单，即可看到常用的车床坐标系有+XZ、-XZ、+DZ和-DZ，如图所示。

12.1.2  车床工件设置

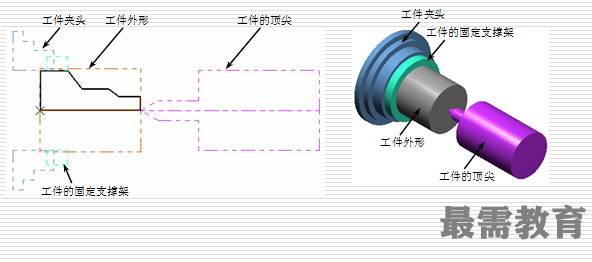

在如图所示的工件中，分别指出了工件的外形、工件的夹头、工件的顶尖、工件的固定支撑架等，然后在后面将分别对其各部分的设置方法进行讲解。

12.1.3  车床刀具管理

当选择车削机床类型时，选择【刀具路径】/【车床刀具管理】命令，即可弹出【刀具管理】对话框，在其“刀具库”列表框中列出了各种车刀的外形以及尺寸，如图所示。

与铣削加工中的【刀具管理】对话框的操作相同，若在其列表中右击鼠标，即可弹出快捷菜单，从而可以对其刀具进行不同的操作。例如，从弹出的快捷菜单中选择“视图”子菜单中的各项命令，即可以另一种方式显示刀具视图，如图所示。
