1.5 Mastercam 物 体 选 择

提问人:刘团圆发布时间:2020-10-21
要对对象进行编辑、变换、删除时以及在绘制曲面或实体时对象的选择,在编程中加工对象的选择,都首先要选择对象才能对所选对象进行进一步的操作。为了更快捷地选择所需要的对象,在图形编辑过程中,Mastercam经常要调用如图1-34所示的对象选择菜单来进行对象的选择(某些命令只包含其中的一部分选项),以下对各个选项作一说明。

1.直接选择

当系统提示选择对象时,可以使用鼠标依次单击要选择的对象上的任一点来选择该对象。

技巧:可以同时按下鼠标的左右键,将鼠标移到要选择的对象上来完成对象的选择。

技巧:在选择对象时,建议设置对象的高亮显示特性,这样在采用快速选择方法进行对象的选择时只有高亮显示的对象被选择。用户可以在绘图区单击鼠标右键,在如图1-35所示的快捷菜单中选择“自动亮显”命令。


2.回复选取

回复选取选项用来取消对已选择对象的选择,用取消选择的方法来将已选择的图像元素变成未选择的图像元素。选择要取消选择几何对象的方法与选择几何对象的直接选择的方法相同,当完成取消选择操作后,按Esc键或者单击返回上一层菜单,返回物体选择子菜单。

技巧:当某一图形区域中,大部分的对象需要选择,而只有几个对象不需选择时,可以先用窗选方式或者用选择所有的方式将所有对象选择上,再用取消选择的方法将几个不需要选择的对象排除掉,这样要比直接选择快得多。

3.串连

串连选项用于选择一组被串连在一起的对象,选定对象后,可按Esc键返回,例如 图1-36中若采用直接选择方法进行选择时,则仅能选择底边的一条直线,如图1-36(a)所示;若采用串连方式选择直线时,可同时选择直线和与其相连的圆弧及直线段,如       图1-36(b)所示(图中浅色线表示已选对象)。可自动链接轮廓曲线,将一连串相连的轮廓曲线选择,直到有断点为止。

警告:当提示区提示“选择串连物2”时,如图1-37(b)所示,其菜单选项中的“换向”、“选择起始点”、“回复选取”选项都是针对第1个串连的参数设置,而非针对第2个串连。

系统用一个尾部带十字的箭头显示出串连的起点和方向,可以选择换向来改变串连的方向,对于开放串连,串连起点为串连的一个端点,如图1-38(a)所示;可以选择换向来改变串连的方向及起点位置,如图1-38(b)所示。当串连为封闭串连时,串连的起点为某一组成串连几何对象的一个端点,即仅改变方向。

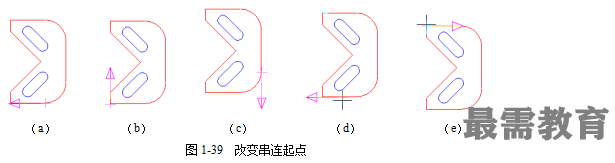

在如图1-37(b)所示的串连选择子菜单中,选择选择起始点选项,将出现如图1-37(c)所示的串连起始点选项菜单,同时在前一条串连线中将显示串连方向和串连起点,如图1-39(a)所示;可以使用前进选项来按串连方向向前移动串连的起点位置,如图1-39(b)所示;也可以选择后退选项向后移动串连的起点位置,如图1-39(c)所示;还可以采用动态选项,移动光标到串连线上的任一点作为串连起点,如图1-39(d)所示;也可以选择端点选项,直接指定一个曲线的端点作为串连起点,如图1-39(e)所示。


在选择串连时,选择部分串连,可以进行部分串连选择。系统提示“部分串连:选择第一个图素”时,单击轮廓线中要自动链接的起始图像元素,确定第1条轮廓线,如图1-40(a)所示。在轮廓上将出现两个箭头。提示区显示“部分串连:选择最后图素或”,单击轮廓线中要自动连接的终止图像元素,如图1-40(b)所示。图形中从起始曲线到最后曲线之间的所有曲线将被自动串连选择。


4.窗选

窗选选项通过定义一个选择窗口来选择对象,选择窗选选项后,在主功能菜单区显示如图1-41所示的子菜单。窗口可以是矩形的也可以是多边形的,当某选项后带有“+”号时表示选择了该选项,并在系统提示区显示出当前窗口的设置类型。当选择“矩形”选项时,窗口类型为矩形,需要指定两个对角点来确定一个矩形;当选择“多边形”时,窗口类型为多边形,可以指定任意个点组成一个封闭的选择范围。

在窗口选择子菜单中,选择范围选项有5种方式,下面结合图1-42进行说明,在绘图区中以点P1和P2组成的矩形窗口选择物体:

(1)视窗内  被选择的对象为窗口内的所有对象,对于图1-42中用矩形进行窗选时,所选的对象为圆弧。

(2)范围内  被选择的对象为窗口内的所有对象及与选择窗口相交的所有对象,对于图1-42中用矩形进行窗选时,所选的对象为圆弧和直线。

(3)相交物  被选择的对象为与选择窗口相交的所有对象,对于图1-42中用矩形进行窗选时,所选的对象为直线。

(4)范围外  被选择的对象为窗口外的所有对象及与选择窗口相交的所有对象,对于图1-42中用矩形进行窗选时,所选的对象为圆和直线。

(5)视窗外  被选择的对象为窗口外的所有对象,对于图1-42中用矩形进行窗选时,所选的对象为圆。


“限定图素”选项用来设置可被选择的对象类型或属性,它与仅限于选项相类似。

提示:所指定的窗口与作图平面无关,凡屏幕上显示的图素,不管其位于哪一个平面或不在一个平面内均可以被选择。

5.区域

区域选择通过选择封闭区域内的一点来选择对象。采用区域选择时,必须在封闭的区域内选择一点,若选择的点不在封闭区域内,则系统自动返回物体选择子菜单。一般在绘制阴影线或选择挖槽加工几何对象时可以用此方法来选择封闭区域的组成轮廓线。如图1-43所示,在绘图中单击光标所在点位置时,会将外圈轮廓及内部两个键槽形的轮廓线全部选中。

6.仅某图素

仅某图素选项用来选择某一特定类型属性的对象。该选项主要用于在对象密集的地方进行对象的选择。系统也提供了6种对象的类型(点、直线、圆弧、曲线、曲面和实体)及3种对象的属性(颜色、层和限定)供用户选择,其子菜单如图1-44所示。当选择了某一类型或属性后,只有该类型或属性的对象才能被选择,而其他类型的对象将不能被选择。


7.所有的

所有的选项可用来选择所有某一特定类型或属性的对象。与仅某图素选项相同,系统也提供了6种对象的类型(点、直线、圆弧、曲线、曲面和实体)及3种对象的属性(颜色、层和限定)供用户选择。但这时可以选择物体来选择绘图区中所有的几何对象。

警告:所有的选项选择所有对象将屏幕区以外的具有相同类型或属性的对象也同时选择上。要注意不在屏幕上显示的对象是否需要选择。

8.群组

群组选项用来选择当前设定为群组的对象。可以在群组对话框中选择群组列表中的一个或多个群组,单击“确定”按钮,系统即可选择各群组包含的所有对象。由于系统直接将最近一次转换操作的结果及该操作中选择的对象也作群组,所以可以使用该选择方式方便地选择上一次操作中选择或生成的对象。

当要选择上一次转换操作的结果时,除了使用群组选项外,也可以使用结果选项来直接选择。

提示:当使用“清除颜色”命令清除对象的颜色后,系统将自动取消最近一次转换操作的结果及该操作中选择的对象这两个群组。

技巧:对于复杂的图形,可以隐藏部分不需选择的图素,这样在选择时就可以快速处理,选择所需要的图素。
