AutoCAD2020——设置图层线宽

      线宽设置顾名思义就是改变线条的宽度。用不同宽度的线条表现图形对象的类型，也可以提高图形的表达能力和可读性，例如，绘制主要可见轮廓线使用粗实线，图例填充线、家具线使用细实线。单击图层所对应的线宽图标，弹出“线宽”对话框。选择一个线宽，单击“确定”按钮，完成对图层线宽的设置。

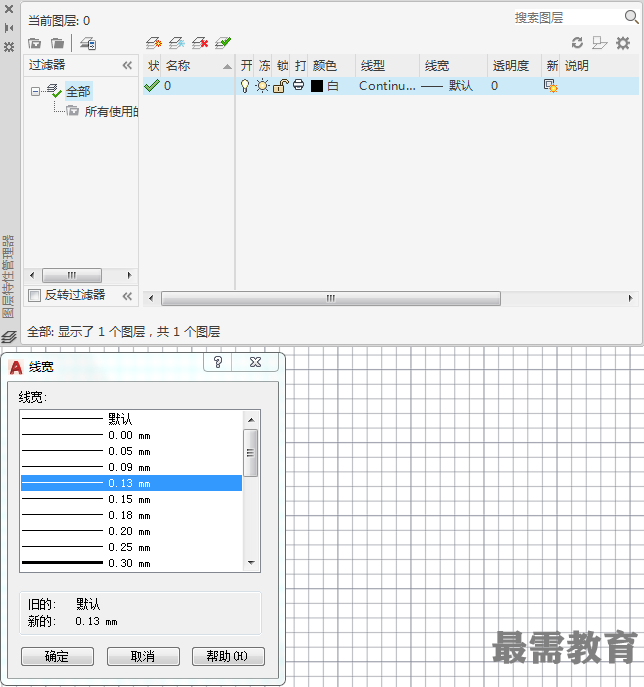

      图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为零时，显示为一个像素的线宽。单击状态栏中的“线宽”图标，屏幕上显示的图形线宽与实际线宽成比例，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均以默认宽度值显示。单击“线宽”图标，可以在“线宽”对话框中选择需要的线宽(如图所示)。
