Mastercam 9.2.1.4粗加工扩展参数设置

提问人:刘团圆发布时间:2020-10-21
在曲面粗加工参数中,下面的几个选项是各种曲面粗加工方式所共有的,包括:切削深度、间隙设定与高级设定。在MasterCAM中将这几个参数单独列出,并以弹出对话框的方式进行设置。

1.切削深度设置


2.间隙设定




Direct(横越):直接以直线切削方式从前一刀具路径的终点移动到下一刀具路径的起点,如图9-22(a)所示。


Broken(打断):将移动量打断成Z方向和XY方向两段切削,刀具从前一路径终点沿Z方向(或XY方向)移动,然后再沿XY方向(或Z方向)移动,到下一路径的起点,如图9-22(b)所示。


Smooth(平滑):用于高速加工,刀具路径沿着平滑方式越过间隙,如图9-22(c)所示。


Follow surface(s)(沿着曲面):刀具从一曲面刀具路径的终点沿着曲面外形移动到另一曲面刀个路径的起点,如图9-22(d)所示。

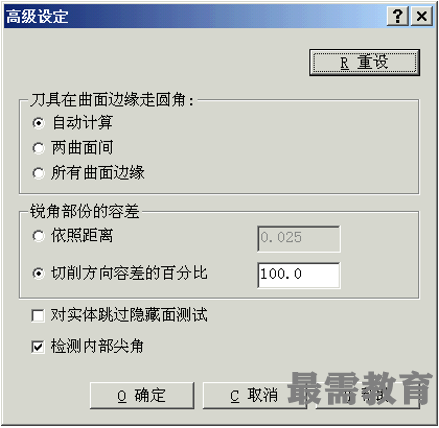

3.高级设定
