Inventor 7.扫掠

1.打开零件文件“扫掠－1.ipt”如图1，扫掠图中杯把，体会扫掠含义：

2.“扫掠”杯把：单击“扫掠”工具，选取矩形为“截面轮廓”，多段曲线为“路径”，扫掠斜角为0°，“添加”方式：

3.将圆柱体抽壳，完善零件造型如图

4.打开“扫掠－3Dpath.ipt”，看见有如下草图。

5.过一起点并垂直于起始段直线，创建一工作平面，并在该工作平面上创建一圆形草图，如下：

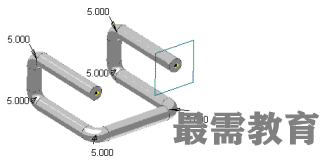

6.单击特征工具栏中的扫掠工具，分别选中该草图轮廓和扫掠路径，完成如下的管道零件：
