Inventor 2.打孔

1.打开零件文件“打孔.ipt”。

2.右键单击上平面，选择“新建草图”：

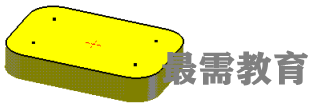

注意Inventor会自动将实体边界投影到当前草图中来。然后用草图工具中的“点，孔中心点”命令绘制一个打孔中心点，结束草图，得到如下草图：

3.在特征工具栏单击“打孔”工具。选择中间的草图点作为打孔中心，在“打孔”对话框中各选项卡做如下设置，其余保持缺省值：

选项卡 选项         值

类型      终止方式 贯通

         直孔

螺纹          形状 螺纹孔

     螺纹类型 ANSI公制M截面

大小      公称尺寸 10

在对话框所示孔形中将距离设为3；

4.再次选择上平面新建草图，这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。

5.在不同的对角处以不同的孔参数打孔：

选项卡 选项          值

类型      终止方式 贯通

     倒角孔

选项      倒角角度 90

6.对话框所示孔形中，孔径为3mm，倒角处孔径为4。

选项卡  选项  值

类型      终止方式 贯通

        沉头孔

螺纹          形状 螺纹孔、全螺纹

      螺纹类型 ANSI公制M截面

大小       公称尺寸 4

对话框所示孔形中，沉头孔径6mm，沉头深度1mm。

最终得到如下图所示结果：
