Inventor 5.5.1 装配约束类型

约束类型

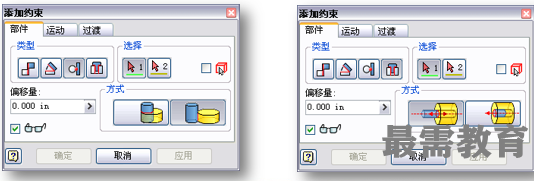

  配合

 可使两个零件的面贴合、平齐或按指定距离平行

 可使一个零件的线在另一个零件的面上

 可使一个零件的点在另一个零件的线或面上

 可使两个零件的线平行或重合

 可使两个零件的点重合

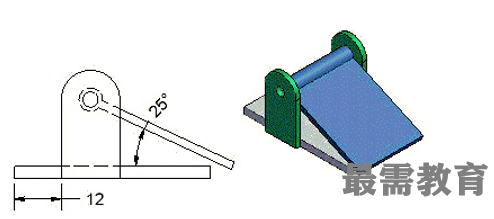

  角度

 可使两个零件的平面成指定夹角

 可使一个零件的线与另一个零件的面的法线成一定夹角

 可使两个零件的线成指定夹角

装配练习二

文件位置：Inventor模型文件\装配练习二

约束类型

  相切

 可使两个零件的曲面（柱面、球面、锥面）相切

 可使一个零件的平面与另一零件的曲面相切

  插入

 是两个零件面面重合与轴对齐的组合

约束类型

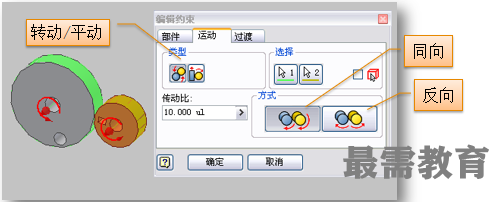

  运动

 此约束可以用来描述齿轮、齿条的运动，但并不需要有“齿”

 要使装配按其运动，必须有前面四种约束的支持

约束类型

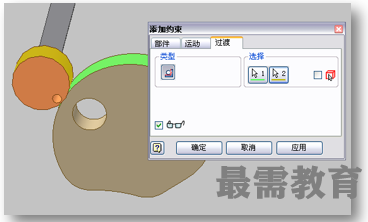

  过渡

 约束各种凸轮和从动件这种类型的装配关系

 要使装配按其运动，必须有前面四种约束的支持
