Creo 13.9 概念: 任务 2. 在 CRANKSHAFT.PRT 上创建三个倒角特征中的第二个。

提问人:刘团圆发布时间:2020-10-17

1.选择“边倒角”(Edge Chamfer) image.png并选择显示的边。



在操控板中选择D1 x D2标注形式。

在操控板中,将 D1 改为2并将 D2 改为3。

单击“替换距离”(Interchange Distances) image.png

在操控板中单击“预览特征”(Preview Feature) 。

2.单击“恢复特征”(Resume Feature) image.png

在操控板中,选择“角度 x D”(Angle x D)标注形式。

单击“切换曲面”(Switch Surfaces) image.png

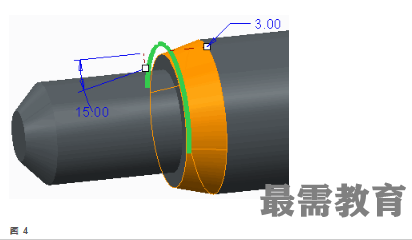

双击“模型尺寸”(model dimensions),将角度改为15并将距离改为3。

单击“完成特征”(Complete Feature) image.png
