Creo 13.9 概念: 任务 1. 在单一倒角特征中创建三个倒角集。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

2.在“工程”(Engineering) 组的“倒角”(Chamfer) 类型下拉菜单中选择“边倒角”(Edge Chamfer) image.png

3.选择边。

4.将 D 值拖动至2,必要时可对其进行编辑。


5.选择下一条边。请注意,第一个倒角仍处于预览状态。

6.将倒角标注形式改为“角度 x D”(Angle x D)。

7.将角度值改为19,并将 D 值改为6.5。


8.在操控板中,选择“集”(Sets)选项卡。

单击“*新建集”(*New set)。请注意,先前的两个倒角仍处于预览状态。

选择边。

将倒角标注形式改为D1 x D2。

将 D1 值改为3,并将 D2 值改为1.75。

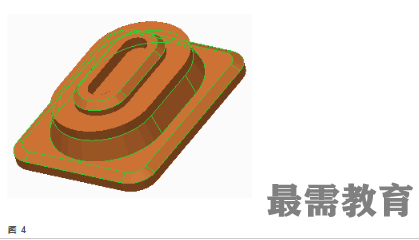

9.单击“完成特征”(Complete Feature) image.png


过程就此结束。
