Creo 13.8 概念: 任务 1. 在一个块上创建四个倒角标注形式。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

2.在“工程”(Engineering) 组的“倒角”(Chamfer) 类型下拉菜单中选择“边倒角”(Edge Chamfer) 。

3.选择边。

4.将 D 值拖动到7。

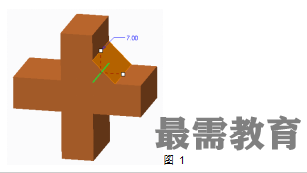

5.单击“完成特征”(Complete Feature) image.png

6.选择“边倒角”(Edge Chamfer) image.png

7.选择边。

8.在操控板中,将标注形式改为D1 x D2。

9.将 D1 值改为7,D2 值改为7。


10.单击“完成特征”(Complete Feature) image.png

11.选择“边倒角”(Edge Chamfer) image.png

12.选择边。

13.在操控板中,将标注形式改为角度 x D。

14.将角度值改为45,将 D 值改为7。

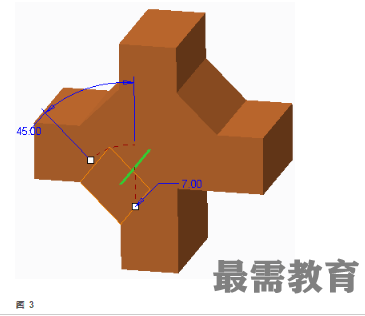

15.单击“完成特征”(Complete Feature) image.png

16.选择“边倒角”(Edge Chamfer) image.png

17.选择边。

18.在操控板中,将标注形式改为45 x D。

19.将 D 值改为7。

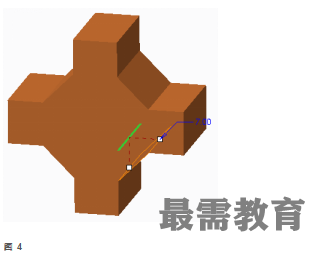

20.单击“完成特征”(Complete Feature) image.png

21.定向为 FRONT 视图方向。

22.按 CTRL 键,选择全部四个倒角特征,右键单击,然后选择“编辑”(Edit)。请注意所有四个倒角均为相同几何,但是包含不同的标注形式。


过程就此结束。
