Creo 13.8 概念: 分析基本倒角标注形式

提问人:刘团圆发布时间:2020-10-17
分析基本倒角标注形式

创建倒角时有多个可用的不同标注形式:

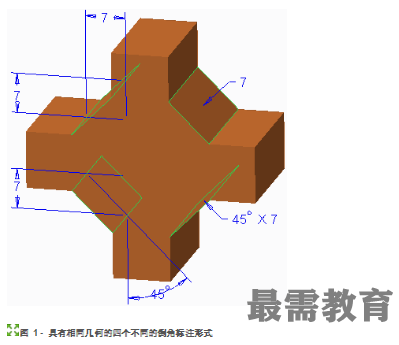

D x D - 倒角的大小由一个尺寸定义,如图 1 中右上方的倒角所示。

D1 x D2 - 倒角的大小由两个尺寸定义,如图 1 中左上方的倒角所示。

角度 x D - 倒角的大小由线性和角度尺寸定义,如图 1 中左下方的倒角所示。

45 x D - 倒角的大小在 45 度角上由线性尺寸定义,如图 1 中右下方的倒角所示。此类型仅对垂直曲面有效。

可通过使用操控板或在图形窗口中右键单击然后选择新形式编辑倒角标注形式。
