Creo 13.7 概念: 任务 2. 在椭圆形块上创建相切倒角。
提问人:刘团圆发布时间:2020-10-17
1.单击“打开”(Open) ,选择 CHAMFER-EDGE_2.PRT,然后单击“打开”(Open)。
2.在“工程”(Engineering) 组的“倒角”(Chamfer) 类型下拉菜单中选择“边倒角”(Edge Chamfer) 。
3.选择边。
4.将 D 值拖动至3。
5.单击“完成特征”(Complete Feature) 。
6.从“倒角”(Chamfer) 类型下拉菜单中选择“边倒角”(Edge Chamfer) 。
7.选择边。
8.将 D 值改为1。
9.单击“完成特征”(Complete Feature) 。

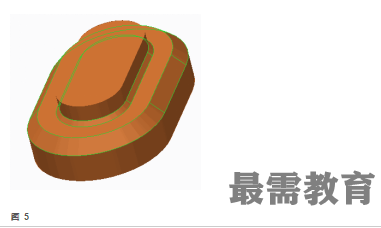

10.请注意,内侧倒角添加了材料,同时外侧倒角移除了材料。
11.另请注意,尽管只选择了两条边,但所有与选定边相切的边也会创建倒角。
过程就此结束。
