Creo 13.7 概念: 通过选择边创建倒角

提问人:刘团圆发布时间:2020-10-17
通过选择边创建倒角

与倒圆角特征类似,倒角也可通过在选作参考的相邻曲面和边之间创建斜曲面来添加或移除材料。您可以通过选择一条边或一组边创建倒角。您所选择的每条边均已创建倒角。与倒圆角类似,如果选中要创建倒角的边存在相切的邻边,则默认情况下,倒角会自动向那些相切的边传播。

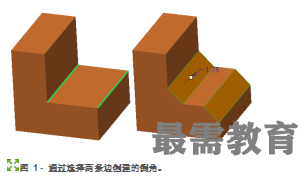

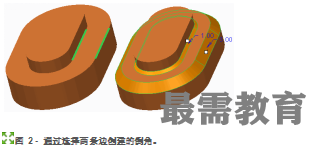

在图 1 和图 2 中,选中要创建倒角的边已在左侧突出显示。

image.png  image.png

生成的倒角在右侧显示。请注意,因为图 2 中的边与其他边相切,所以在相切边上的倒角特征是自动创建的。
