Creo 13.6 概念: 任务 1. 在单个倒圆角特征中创建三个倒圆角集。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

2.在“工程”(Engineering) 组的“倒圆角”(Round) 类型下拉菜单中选择“倒圆角”(Round) image.png

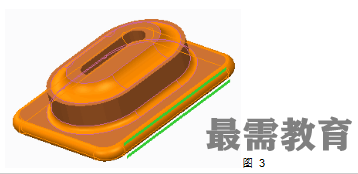

3.选择边。

4.将半径值改为2。


5.右键单击并选择“添加集”(Add set)。请注意,第一个倒圆角仍保持预览状态。

6.按住 CTRL 键并选择曲面和边。

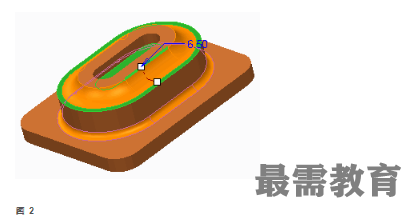

7.将半径值改为6.5。


8.在操控板中,选择“集”(Sets)选项卡。

单击“*新建集”(*New set)。请注意,先前的两个倒圆角仍保持预览状态。

按住 CTRL 键并选择两条边。

9.在操控板中单击“完全倒圆角”(Full round)。


10.在“集”(Sets) 选项卡中选择“集 2”(Set 2)。

11.将“半径”值从6.5改为5。


12.单击“完成特征”(Complete Feature) image.png


13.注意到在模型树中创建了单个倒圆角特征。

过程就此结束。
