Creo 13.5 概念: 任务 1. 通过选择边在块上创建倒圆角。

2.在“工程”(Engineering) 组的“倒圆角”(Round) 类型下拉菜单中选择“倒圆角”(Round) 。

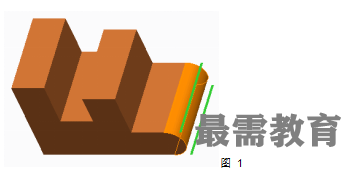

3.按住 CTRL 键并选择两条边。

4.单击鼠标右键并选择“完全倒圆角”(Full round)。

5.单击“完成特征”(Complete Feature) 。请注意倒圆角移除了材料。

6.在“工程”(Engineering) 组的“倒圆角”(Round) 类型下拉菜单中选择“倒圆角”(Round) 。

7.按住 CTRL 键并选择两条边。

8.在操控板中选择“集”(Sets)选项卡并单击“完全倒圆角”(Full round)。

9.单击“完成特征”(Complete Feature) 。请注意倒圆角添加了材料。
