Creo 13.3 概念: 任务 1. 在 GEARBOX_FRONT.PRT 上创建三个边倒圆角特征的第一个。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

2.在“工程”(Engineering) 组的“倒圆角”(Round) 类型下拉菜单选择“倒圆角”(Round) ,然后如图所示选择大的圆形边。

将半径控制滑块拖动到5。


3.按住 CTRL 键并选择小的圆形边,以将其添加到倒圆角集。

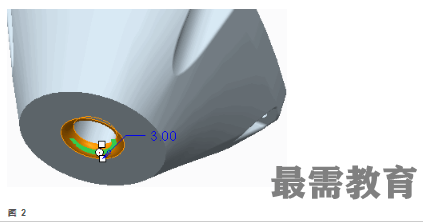

4.在“倒圆角”(Round) 操控板中输入3作为半径,并注意到两个倒圆角都会更新。

5.在“倒圆角”(Round) 操控板中选择“集”(Sets)选项卡。选择“边:F7(PROTRUSION)”(Edge:F7(PROTRUSION))参考,右键单击并选择“移除”(Remove)。


还可以取消选择参考,方法是按住 CTRL 键的同时选择参考。

2.在“倒圆角”(Round) 操控板中单击“完成特征”(Complete Feature) image.png

3.在“工程”(Engineering) 组的“倒圆角”(Round) 类型下拉菜单选择“倒圆角”(Round) image.png,然后如图所示选择大的圆形边。


4.将半径改为2,然后在“倒圆角”(Round) 操控板中单击“完成特征”(Complete Feature) image.png
