Creo 12.9 概念: 任务 1. 在零件模型中对拔模枢轴和拖拉方向进行实验。

提问人:刘团圆发布时间:2020-10-17

1.禁用所有“基准显示”(Datum Display) 类型。

2.在功能区中,从“拔模类型”(Draft types) 下拉菜单中选择“拔模”(Draft) image.png

3.选择小矩形的顶部曲面。


4.按 SHIFT 键并选择小矩形的顶部边。

5.请注意现在已选择了环曲面。


6.右键单击并选择“拔模枢轴”(Draft Hinges)。

7.选择小矩形所在的大的成角度的曲面。

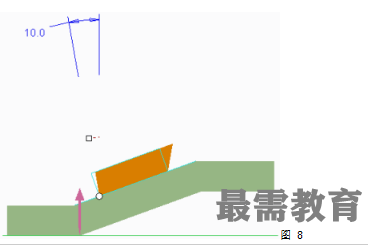

8.将拔模角度向内拖动到10。


9.单击“已命名视图”(Named Views) image.png,然后选择 FRONT。


10.在操控板中,选择“参考”(References)选项卡。

11.请注意拔模曲面、拔模枢轴和拖拉方向。拔模枢轴和拖拉方向是相同的曲面。


12.启用“平面显示”(Plane Display) image.png

13.右键单击,然后选择“拖拉方向”(Pull Direction)。

14.选择基准平面 TOP。


15.禁用“平面显示”(Plane Display) image.png

16.请注意拔模中的差别。

17.在操控板中,单击“反转拖拉方向”(Reverse Pull Direction) image.png


18.再次单击“反转拖拉方向”(Reverse Pull Direction) image.png

19.在操控板中,单击“反转角”(Reverse Angle) image.png


20.再次单击“反转角”(Reverse Angle) image.png

21.按 CTRL+D 键以定向到“标准方向”(Standard Orientation)。

22.单击“完成特征”(Complete Feature) image.png


过程就此结束。
