Creo 12.8 概念: 创建基本分割拔模

使用或不使用分割都可以创建拔模特征。进行拔模分割可以为曲面上不同的部分应用不同的拔模角度。

分割拔模

可以用两种不同的方式分割拔模特征：

“根据分割对象分割”(Split by Split Object) - 使用指定的基准平面或曲面分割拔模。

“根据拔模枢轴分割”(Split by Draft Hinge) - 使用指定的拔模枢轴分割拔模。

侧选项

分割拔模时，有四种不同的选项可用于控制在分割的任一侧操控拔模的方式：

“独立拔模侧面”(Draft sides independently) - 可用于为拔模曲面的每一侧指定两个独立的拔模角度。如果使用此选项，则系统会向操控板中添加第二个拔模角度。在图 1 中，两侧均使用不同的拔模角度进行独立拔模。

“从属拔模侧面”(Draft sides dependently) - 只需指定单个拔模角度，第二侧在相反方向以相同的拔模角度进行拔模。在图 2 中，两侧均进行从属拔模。

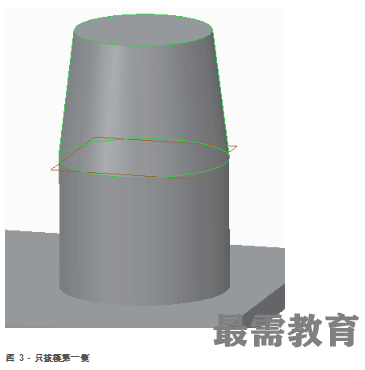

“只拔模第一侧”(Draft first side only) - 只对曲面的第一侧进行拔模，第二侧仍处于中立的未拔模位置。在图 3 中，仅第一侧进行拔模。

“只拔模第二侧”(Draft second side only) - 只对曲面的第二侧进行拔模，第一侧仍处于中立的未拔模位置。

拔模相切曲面

默认情况下，对于与选定要进行拔模的曲面相切的任意曲面，系统会自动进行拔模。例如，您可以只选择圆柱面的一半，然后系统将绕着圆柱面进行整个 360 度的拔模。可以通过清除操控板的“选项”(Options) 选项卡中的“拔模相切曲面”(Draft tangent surfaces) 复选框来禁用这一行为。
