Creo 12.5 概念: 任务 1. 重定义四个孔以修改其轮廓。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”(Datum Display) 类型。

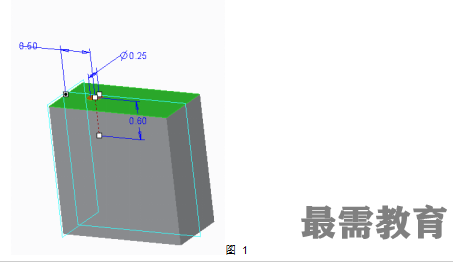

2.编辑 HOLE_1 的定义。


3.在操控板中,单击“钻孔轮廓”(Drill Hole Profile) image.png

4.单击“完成特征”(Complete Feature) image.png

5.编辑 HOLE_2 的定义。

6.在操控板中,单击“钻孔轮廓”(Drill Hole Profile) image.png

选择“形状”(Shape)选项卡以查看轮廓。

单击“尖端深度”(Tip Depth) image.png


7.单击“完成特征”(Complete Feature) image.png

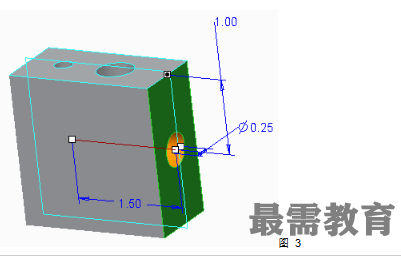

8.编辑 HOLE_3 的定义。

9.在操控板中,单击“钻孔轮廓”(Drill Hole Profile) image.png

选择“形状”(Shape)选项卡以查看轮廓。

单击“沉孔”(Counterbore) image.png


10.单击“完成特征”(Complete Feature) image.png

11.编辑定义 HOLE_4。

12.在操控板中,单击“钻孔轮廓”(Drill Hole Profile) image.png

选择“形状”(Shape)选项卡以查看轮廓。

单击“沉头孔”(Countersink) image.png

将孔深度改为“穿透”(Through All) image.png

选中“退出沉头孔”(Exit Countersink)复选框。


13.单击“完成特征”(Complete Feature) image.png

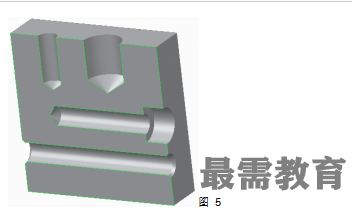

14.单击“操作”(Operations) 组下拉菜单并选择“恢复”(Resume) > “恢复全部”(Resume All)以恢复 EXTRUDE_CUT 特征和比较孔。


15.编辑 HOLE_2 的定义。

16.在操控板中,单击“矩形孔轮廓”(Rectangle Hole Profile) image.png

单击“轻量化孔”(Lightweight Hole) image.png

17.单击“完成特征”(Complete Feature) image.png

18.取消选择此特征。


过程就此结束。
