Creo 12.4 概念: 任务 1. 在模型上创建半径孔和直径孔。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

2.从“工程”(Engineering) 组中单击“孔”(Hole) image.png

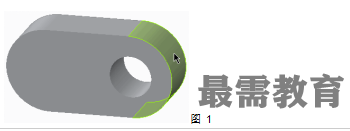

3.选择圆柱曲面。


4.右键单击,然后选择“偏移参考收集器”(Offset References Collector)。

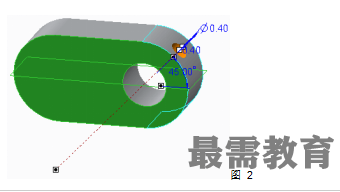

5.按住 CTRL 键并选择基准平面 TOP 和前曲面。

6.在操控板中选择“放置”(Placement)选项卡。

在基准平面 TOP 上将偏移角度改为45。

在前曲面上将偏移轴向值改为0.40。

7.将直径改为0.40,然后将孔深度改为“到下一个”(To Next) image.png


8.单击“完成特征”(Complete Feature) image.png

9.单击“孔”(Hole) image.png

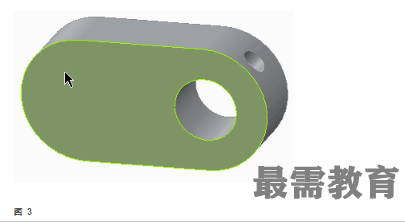

10.选择前曲面。


11.右键单击,然后选择“偏移参考收集器”(Offset References Collector)。

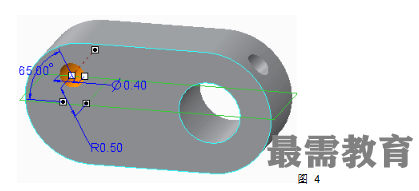

12.按住 CTRL 键并选择基准轴 A_2 和基准平面 TOP。

13.在操控板中选择“放置”(Placement)选项卡。

将孔“类型”(Type) 从“线性”(Linear)改为“径向”(Radial)。

在基准轴 A_2 上将半径改为0.5。

将角度改为65或-65,以获取基准平面 TOP 上方的合适方向。

14.将直径改为0.40,然后将孔深度改为“到下一个”(To Next) image.png


15.单击“完成特征”(Complete Feature) image.png

16.单击“孔”(Hole) image.png

17.选择前曲面。


18.右键单击,然后选择“偏移参考收集器”(Offset References Collector)。

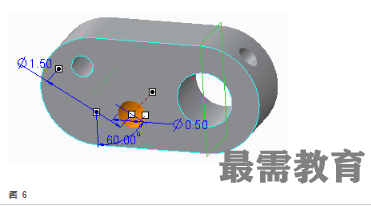

19.按住 CTRL 键并选择基准轴 A_2 和基准平面 RIGHT。

20.在操控板中选择“放置”(Placement)选项卡。

将孔“类型”(Type) 从“线性”(Linear)改为“直径”(Diameter)。

在基准轴 A_2 上将直径改为1.5。

将角度改为60或-60,以获取相对于基准平面 RIGHT 的合适方向。

21.将孔直径改为0.50,然后将孔深度改为“穿透”(Through All) image.png


22.单击“完成特征”(Complete Feature) image.png


过程就此结束。
