Creo 12.4 概念: 创建半径孔和直径孔

在模型上创建孔特征时，通过选择放置 (首要) 参考和偏移 (次要) 参考可定位孔。选中要用来放置孔的几何的第一部分即为放置参考。下一步，可选择额外的放置参考或偏移参考进一步在尺寸上约束孔特征。选作放置参考的几何类型决定着所创建孔的类型。

在圆柱放置曲面上创建半径孔

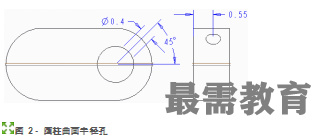

您可以通过将圆柱曲面选为放置参考，在圆柱曲面上创建半径孔。而且，如果放置参考为圆柱曲面，那么您只能创建半径孔。此圆柱曲面可确定对模型进行“钻孔”的位置。对于半径孔，在此曲面上选取的特定位置将确定测量角度的方向。例如，在图 2 中，如果在基准平面以下选取曲面，则测量的角度将是自基准平面起顺时针测量的 45°，而不是逆时针测量 315°。

要在基准平面的另一侧将孔反向至相同角度，只需指定负值即可。

然后将选择测量孔所需的偏移参考。您可直接从模型中选择参考，也可以将绿色参考控制滑块拖动到所需参考。第一个偏移参考是用于偏移孔的平面参考，第二个是用于确定角度的平面参考。在图 2 中，偏移参考是模型的前曲面和基准平面。

在平面放置曲面上创建半径孔或直径孔

您可以选择平面曲面作为放置参考来创建半径孔或直径孔。此放置参考可确定对模型进行“钻孔”的位置。对于半径孔，在此曲面上选取的特定位置将确定测量角度的位置。例如，在图 4 中，如果在基准平面上方的右侧而不是左侧选取曲面，则测量的角度将是自基准平面起逆时针测量的 65°，而不是顺时针测量 115°。

要在基准平面的另一侧将孔反向至相同角度，只需指定负值即可。

然后将选择测量孔所需的偏移参考。第一个偏移参考是径向定位孔的轴，第二个是用于确定角度的平面参考。对于图 4 中的平面放置半径孔，从参考是基准轴 A_2 和基准平面。对于图 3 中的直径孔，次参考是基准轴 A_2 和基准平面。

如果将平面曲面选为放置参考，则可以在“线性”、“半径”和“直径”之间切换孔类型。在切换孔类型时，偏移参考将自动在半径、直径、角度和偏移之间切换。
