Creo 12.3概念 任务 1. 在模型上创建两个不同的线性孔。

提问人:刘团圆发布时间:2020-10-17

2.从“工程”(Engineering) 组中单击“孔”(Hole) image.png

3.选择前曲面。


4.右键单击,然后选择“偏移参考收集器”(Offset References Collector)。

5.按住 CTRL 并选择顶部曲面和基准平面 DTM1。

6.将偏离顶部曲面的值改为3.5,将偏离基准平面 DTM1 的值改为3.0。

7.将孔直径改为1.50,并将深度值改为2。

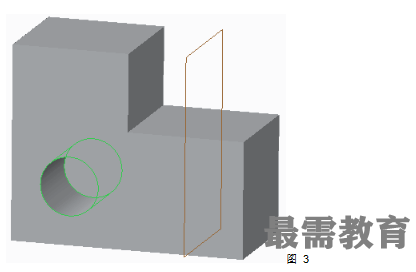

8.单击“完成特征”(Complete Feature) image.png


9.单击“孔”(Hole) image.png

10.选择前曲面。


11.右键单击,然后选择“偏移参考收集器”(Offset References Collector)。

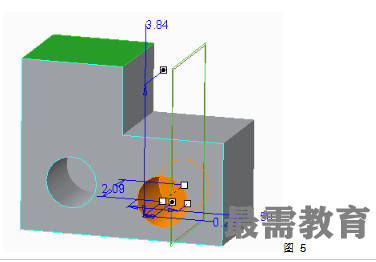

12.按住 CTRL 并选择顶部曲面和基准平面 DTM1。


13.在操控板中选择“放置”(Placement)选项卡。

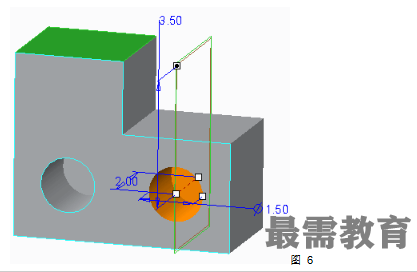

在偏移参考收集器中,从 DTM1 下拉列表中选择“对齐”(Align)。

将偏离顶部曲面的值改为3.5。

14.将孔直径改为1.50,并将深度值改为2。

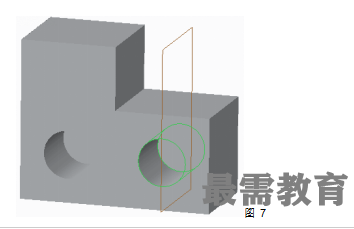

15.单击“完成特征”(Complete Feature) image.png


过程就此结束。
