Creo 12.3 概念: 创建线性孔

提问人:刘团圆发布时间:2020-10-17
孔创建理论

在模型上创建孔特征时,通过选择放置 (首要) 参考和偏移 (次要) 参考可定位孔。选中要用来放置孔的几何的第一部分即为放置参考。下一步,可选择额外的放置参考或偏移参考进一步在尺寸上约束孔特征。选作放置参考的几何类型决定着所创建孔的类型。

创建线性孔

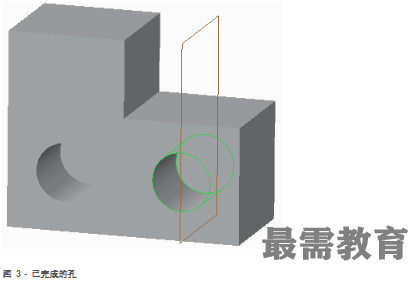

要创建线性孔,请选择平面曲面作为放置参考。该曲面可识别出孔开始“钻”入模型的位置。然后可选择两个偏移参考用尺寸约束孔特征。在此页中的图 1 中,模型的前曲面为放置参考。


在图 2 中,顶部曲面和基准平面是偏移参考。


您可直接从模型中选择偏移参考,也可以将绿色参考控制滑块拖动到所需参考。

您可在操控板“放置”(Placement) 选项卡的参考收集器中查看选定的参考。在此选项卡内,可以编辑偏移参考值以及修改孔是有所偏移还是对齐到偏移参考。在图 2 中,孔对齐到基准平面。
