Creo 12.2 概念: 任务 3. 创建线性轴和同轴孔特征。
提问人:刘团圆发布时间:2020-10-17
1.启用“平面显示”(Plane Display) 。
2.单击“孔”(Hole) 。

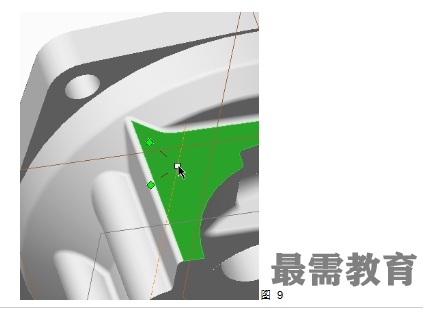

3.在操控板中,单击“基准”(Datum) 并选择“轴”(Axis) 。选择下图中所显示位置上的曲面。右键单击,然后选择“偏移参考”(Offset References)。按住 CTRL 键并从模型树中选择 FRONT 和 RIGHT 基准平面。
4.双击每个距离尺寸,然后键入17.50。选择“基准轴”(Datum Axis) 对话框中的“属性”(Properties)选项卡并在“名称”(Name) 中键入CYLINDER1。单击“确定”(OK)以完成特征。
5.禁用“平面显示”(Plane Display) 。
6.单击“恢复特征”(Resume Feature) 可继续创建孔特征。

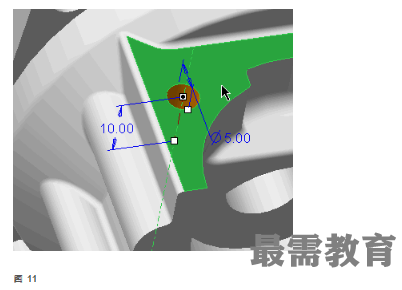

按住 CTRL 键并将如图所示的曲面选为放置参考。
将直径改为5并将深度改为10,然后单击“完成特征”(Complete Feature) 。
可以从操控板中编辑值,或直接在模型上编辑。
2.在快速访问工具栏中单击“保存”(Save) ,然后单击“确定”(OK)以保存模型。
3.单击“文件”(File) > “管理会话”(Manage Session) > “拭除当前”(Erase Current) > “是”(Yes)以将模型从内存中拭除。
练习就此结束。
