Creo 12.2 概念: 任务 2. 使用嵌入的基准轴创建第二个同轴孔特征。

提问人:刘团圆发布时间:2020-10-17
1.从“工程”(Engineering) 组中单击“孔”(Hole) image.png

2.在操控板中,单击“基准”(Datum) image.png并选择“轴”(Axis) image.png

选择图中所示的圆柱曲面作为参考。

单击“确定”(OK)以完成特征。


3.单击“恢复特征”(Resume Feature) image.png可继续创建孔特征。

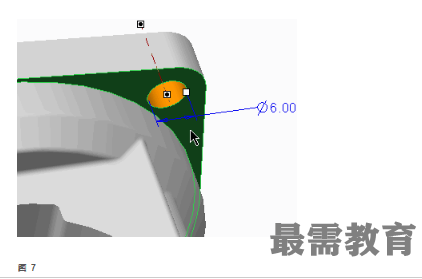

按住 CTRL 键并将如图所示的曲面选为放置参考。

在操控板中单击“到下一个”(To Next) image.png

将直径改为6,然后单击“完成特征”(Complete Feature) image.png


4.在模型树中展开“孔 2”(Hole 2)特征,另请注意,轴已创建为嵌入的基准轴。
