Creo 12.2 概念: 任务 1. 创建穿过圆柱面的基准轴和同轴孔特征。

提问人:刘团圆发布时间:2020-10-17

2.从“基准”(Datum) 组中单击“轴”(Axis) image.png

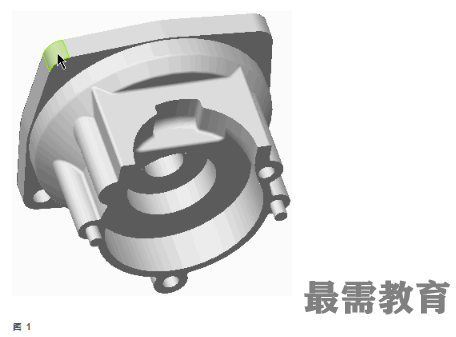

选择上图所示的圆柱曲面作为参考。

选择“基准轴”(Datum Axis) 对话框中的“属性”(Properties)选项卡并在“名称”(Name) 中键入GEARBOX1。

单击“确定”(OK)。



在上述步骤过程中,此轴应始终保持选中状态。请不要在图形窗口中单击,因为这样会导致此轴被取消选中。

2.在基准轴 GEARBOX1 仍为选中状态的情况下 (突出显示为绿色),单击“工程”(Engineering) 组中的“孔”image.png(Hole) 。

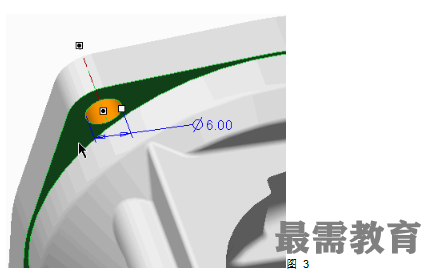

o按住 CTRL 键并将如图所示的曲面选为放置参考。

o在操控板中单击“到下一个”(To Next) image.png

o将直径改为6,然后单击“完成特征”(Complete Feature) image.png


o基准轴 GEARBOX1 将作为第一放置参考。曲面参考是第二放置参考。曲面参考为您提供了一个用于定义孔深度的起始位置。

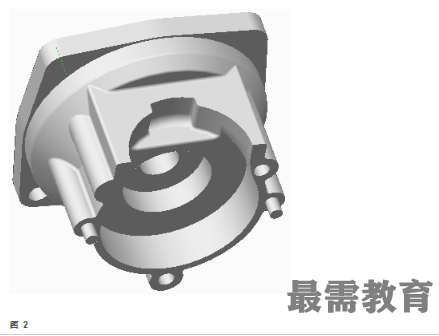

从模型树中选择轴 GEARBOX1 并将其拖动到“孔 1”(Hole 1)特征上。


在模型树中展开“孔 1”(Hole 1)特征,请注意,轴 GEARBOX1 现已嵌入到孔特征中并呈隐藏状态。
