Creo 12.1 概念: 任务 1. 重定义六个孔的深度选项。

提问人:刘团圆发布时间:2020-10-17
1.禁用所有“基准显示”类型。

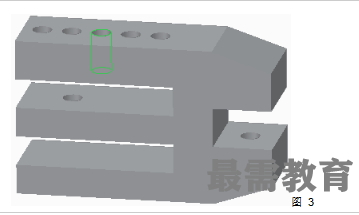

2.编辑 BLIND_1 的定义。

3.将深度值改为0.5。

4.单击“完成特征”(Complete Feature) image.png

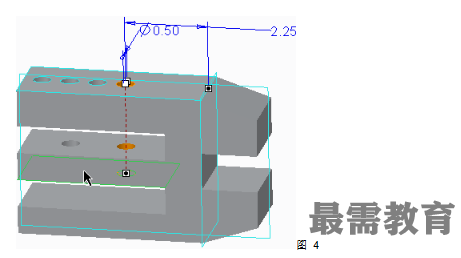

5.编辑 BLIND_2 的定义。

6.将深度值改为2.25。

7.单击“完成特征”(Complete Feature) image.png


8.编辑 TO_NEXT 的定义。

9.将深度改为“到下一个”(To Next) 。

10.单击“完成特征”(Complete Feature) image.png


11.编辑 TO_SELECTED 的定义。

12.将深度改为“到选定项”(To Selected) image.png,然后选择曲面。


13.单击“完成特征”(Complete Feature) image.png

14.编辑 THRU_ALL 的定义。

15.将深度改为“穿透”(Through All) image.png

16.单击“完成特征”(Complete Feature) image.png


17.启用“平面显示”(Plane Display) image.png

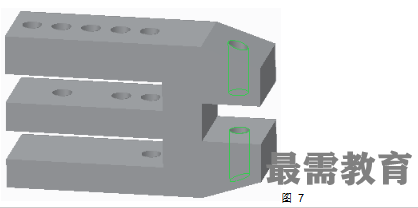

18.编辑 SYMMETRIC 的定义。请注意孔放置平面为浮动基准平面。

19.将深度改为“对称”(Symmetric) image.png


20.将深度改为“穿透”(Through All) image.png

21.在操控板中,选择“形状”(Shape)选项卡并将侧 2 深度改为“穿透”(Through All) image.png

22.单击“完成特征”(Complete Feature) image.png

23.禁用“平面显示”(Plane Display) image.png

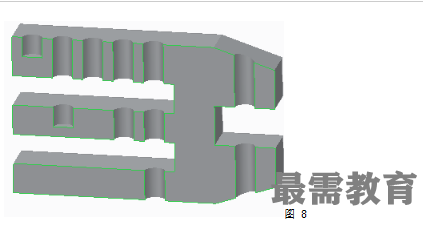

24.单击“操作”(Operations) 组下拉菜单并选择“恢复”(Resume) > “恢复全部”(Resume All)以恢复隐含特征 CUT,并查看孔。


过程就此结束。
