Creo 11.5 概念: 任务 1. 草绘截面来创建 3 个截面混合。

提问人:刘团圆发布时间:2020-10-16

2.在功能区中,单击“形状”(Shapes) 组下拉菜单,然后选择“混合”(Blend) image.png

3.在操控板中,选择“截面”(Sections)选项卡。

如有必要,选择“草绘截面”(Sketched sections)。

单击“定义”(Define)。

4.选择基准平面 FRONT,并单击“草绘”(Sketch)。

5.禁用“平面显示”(Plane Display) image.png


7.从“草绘”(Sketching) 组的“矩形”(Rectangle) 类型下拉菜单的中选择“中心矩形”(Center Rectangle) image.png

8.选择参考原点作为矩形起点。

9.向上再向右延伸矩形,再次单击以放置矩形。

10.单击“依次”(One-by-One) image.png,然后将水平尺寸改为18,将竖直尺寸改为16。


11.单击“确定”(OK) image.png

12.选择“截面”(Sections)选项卡。

13.注意,您正在定义截面 2。

14.注意,默认偏移尺寸来自截面 1。

15.单击“草绘”(Sketch)。

16.单击“中心矩形”(Center Rectangle) image.png

17.选择新截面参考原点作为矩形起点。

18.向上再向右延伸矩形,再次单击以放置矩形。

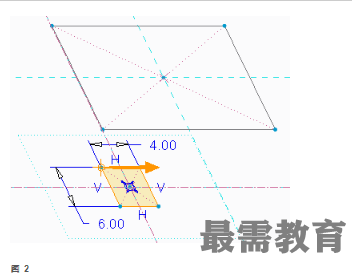

19.单击“依次”(One-by-One) image.png,然后将水平尺寸改为4,将竖直尺寸改为6。


20.单击“确定”(OK) image.png


21.选择“截面”(Sections)选项卡。

22.单击“插入”(Insert)。

23.注意,您正在定义截面 3。

24.注意,默认偏移尺寸来自截面 2。

25.选择下拉列表偏移中的“截面 1”(Section 1)并将偏移值改为26。

26.单击“草绘”(Sketch)。

27.单击“中心矩形”(Center Rectangle) image.png

28.选择新截面参考原点作为矩形起点。

29.向上再向左延伸矩形,再次单击以放置矩形。

30.单击“依次”(One-by-One) image.png,然后将水平尺寸改为12,将竖直尺寸改为10。


31.单击“确定”(OK) image.png

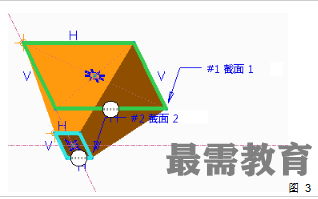

32.注意第二截面和第三截面之间的扭曲。

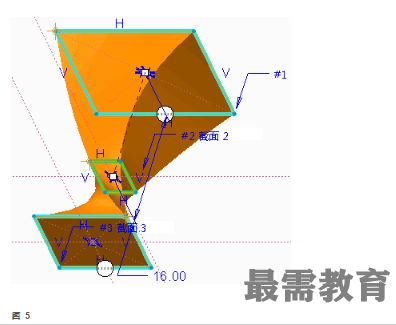

33.在图形窗口中,选择“#2 截面 2”(#2 Section 2)指引线注解。

34.将深度大致拖动为16。


35.在图形窗口中,选择“#3 截面 3”(#3 Section 3)指引线注解。

36.右键单击并选择“草绘”(Sketch)。

37.选择左上方顶点,右键单击并选择“起点”(Start Point)。


38.单击“确定”(OK) image.png

39.单击“完成特征”(Complete Feature) image.png
