Creo 11.5 概念: 通过草绘截面创建混合

提问人:刘团圆发布时间:2020-10-16
通过草绘截面创建混合

需要创建包含不同过渡横截面的模型时,可创建混合特征。例如,通过混合特征您可以创建开始是圆形横截面,但之后随着沿特征的长度过渡而变为方形横截面的几何。混合特征可以添加或移除材料。


草绘截面

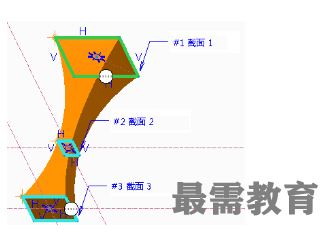

混合特征由一系列平行的草绘图组成。混合特征必须包含两个或多个截面。在混合工具中,可以通过一系列草绘器对话来草绘截面。


如果需要,可以引用之前截面间的几何。

每个截面必须包含相同数量的图元 (或顶点)。此规则有两种例外情况:

混合可开始或终止于单个点。

可以添加若干混合顶点,其中每一个都算作一个图元。例如,利用放置在三角形截面上的混合顶点,系统可以对方形进行混合。实质上系统会连接各截面上的点来创建混合特征。

指定草绘截面的深度

默认情况下,系统使用平滑曲线将草绘截面连在一起。


图 3 – 对截面进行投影

在截面 1 后,每个后续截面的偏移深度都可以用两种方法进行定义:

偏移尺寸 – 用来指定截面草绘平面的偏移距离。默认情况下,截面从之前创建的截面按指定距离进行偏移。但您可以在新截面偏移时所基于的混合特征中选择任何其它截面。

“参考”(Reference) – 使您可以通过选择某一参考来定义截面的草绘平面位置。例如,可以选择一个基准平面。此选项与拉伸特征的“到选定项”(To Selected) 深度选项相似。

截面起点

每个截面都有其自己的起点。起点在各截面间应彼此对应,以免对生成的混合特征产生扭曲。可以在各草绘截面中管理起点。在图 2 中,草绘图中的起点位于左上角。

操控草绘截面

了解下列有关操控草绘混合截面的事项:

默认情况下,截面是按照其插入顺序混合而成的。不能切换此顺序。

可以移除截面。

在定义混合特征时,任何时候都只有一个截面被视为活动截面。要把给定截面设置成活动截面,可以从操控板中的截面选项卡中选择该截面,或者可以选择图形窗口中的截面指引线注解。选定的截面会更改颜色,然后所有右键单击选项均适用于该活动截面。

过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Blend\Sketch-Sections_Solid文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击BLEND_SKETCH_1.PRT。
