Creo 11.4 概念: 任务 1. 选择现有截面来创建一个 3 截面混合。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.注意图形窗口中的三个“草绘”特征。


3.在功能区中,单击“形状”(Shapes) 组下拉菜单,然后选择“混合”(Blend) image.png

4.在操控板中,选择“截面”(Sections)选项卡。

选择“选定截面”(Selected sections)。

5.选择“草绘 1”(Sketch 1)作为第一个截面。


6.在“截面”(Sections) 选项卡中单击“插入”(Insert)。

7.选择“草绘 3”(Sketch 3)作为第二个截面。


8.在“截面”(Sections) 选项卡中单击“插入”(Insert)。

9.选择“草绘 2”(Sketch 2)作为第三个截面。

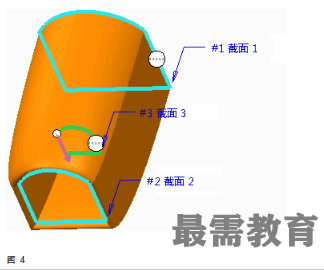

10.注意,混合遵照选择的顺序。


11.在“截面 3”仍被选定的情况下,在“截面”(Sections) 选项卡中单击“上移”(Move Up)。

12.请注意,此时“截面 3”在混合特征中被重新排序为#2。


13.在“截面 3”仍被选定的情况下,在“截面”(Sections) 选项卡中单击“移除”(Remove)。

右键单击“截面 2”(Section 2)并选择“移除”(Remove)。

14.右键单击图形窗口并选择“插入”(Insert)。

15.选择“草绘 2”(Sketch 2)作为第二个截面。

16.右键单击图形窗口并选择“插入”(Insert)。

17.选择“截面 3”(Section 3)作为第三个截面。

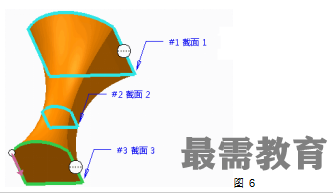

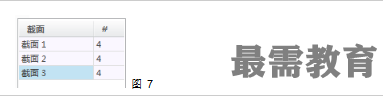

18.在“截面”(Sections) 选项卡中,注意每个混合截面的 # 显示。

19.每个截面有四个图元。

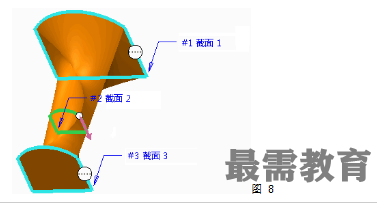

20.在图形窗口中,选择“#2 截面 2”(#2 Section 2)指引线注解以激活截面。

21.将起点拖放到右上方的顶点。


22.单击“预览特征”(Preview Feature) image.png

23.单击“恢复特征”(Resume Feature) image.png

24.将“截面 2”(Section 2) 的起点拖回到左上方的顶点。

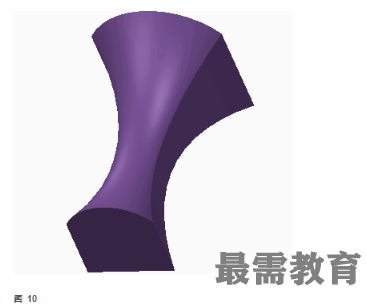

25.在操控板中单击“完成特征”(Complete Feature) image.png

26.在模型树中,选择“草绘 1”(Sketch 1),按下 CTRL 键并选择“草绘 2”(Sketch 2)和“草绘 3”(Sketch 3)。

27.右键单击并选择“隐藏”(Hide)。


过程就此结束。
