Creo 11.3 概念: 任务 1. 将扫描特征的各端从自由更改为合并。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”类型。

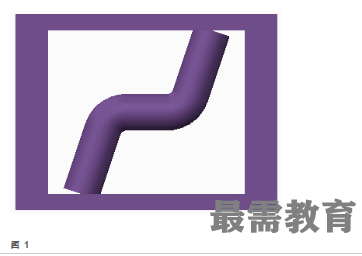

2.定向到 FRONT 视图。请注意,在弯管两端与上下平整曲面之间各有一个间隙。

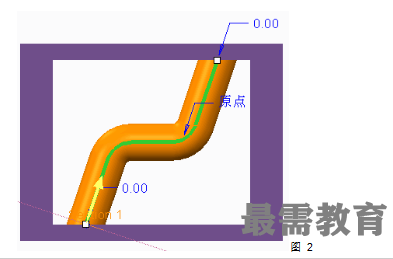

3.编辑“扫描 1”(Sweep 1)的定义。

4.在操控板中选择“选项”(Options)选项卡。

选择“合并端”(Merge ends)复选框。

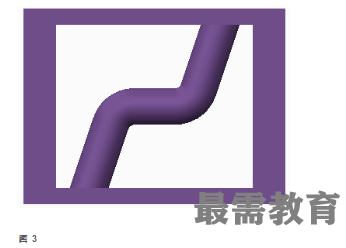

5.单击“完成特征”(Complete Feature) image.png。请注意,弯管与上下平整曲面间的间隙不再存在。


过程就此结束。
